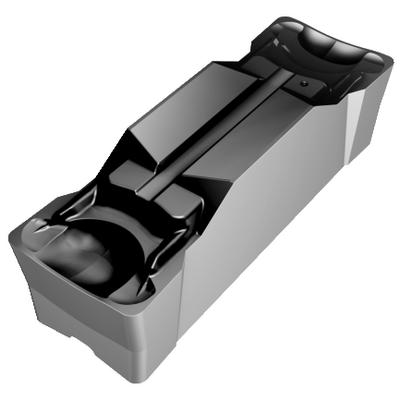

Représentation générique
Remplacé par C2I-K2N-0635-0003-GM3115
En Stock
Entièrement compatible avec le produit d’origine - Veuillez vérifier la longueur
Unité de vente: 10
ISO: N123K2-0635-0003-GM 3115
Id matière: 5737039
EAN: 11103680
ANSI: N123K2-0635-0003-GM 3115
Valeurs de départ (Primary (Radial) KAPR 90 deg )
P2.1.Z.AN, Dureté: 175 HB
p
fn 0.14 mm/r (0.08 - 0.22)
vc 205 m/min (255 - 185)
K2.2.C.UT, Dureté: 245 HB
k
fn 0.14 mm/r (0.08 - 0.22)
vc 165 m/min (200 - 145)
Illustrations techniques
Description du produit
Classification des matières niveau 1(TMC1ISO)
Désignation fabricants brise-copeaux
(CBMD)
GM
Type d'opération
(CTPT)
pre-machining with demand on surface
Code de style de montage des plaquettes (métrique)(IFS)
Concave prismatic section with rail
Forme et taille de plaquette(CUTINT_SIZESHAPE)
CoroCut 1-2 -size K2
Nombre d'arêtes de coupe(CEDC)
2
Logement de plaquette(SSC_M)
K
Largeur de coupe
(CW)
6,35 mm
Tolérance inférieure sur la largeur de coupe(CWTOLL)
-0,05 mm
Tolérance supérieure sur la largeur de coupe(CWTOLU)
0,05 mm
Rayon de bec à gauche(REL)
0,254 mm
Rayon de bec à droite(RER)
0,254 mm
Tolérance inférieure de rayon de bec(RETOLL)
-0,1 mm
Tolérance supérieure de rayon de bec(RETOLU)
0,1 mm
Profondeur de coupe maximale
(CDX)
22,6 mm
Angle du corps côté machine(BAMS)
0 °
Sens
(HAND)
Neutral
Nuance
(GRADE)
3115
Revêtement(COATING)
CVD TiCN+Al2O3
Épaisseur plaquette(S)
4,35 mm
Angle de dépouille principal(AN)
7 °
Longueur de l'arête en interférence(LIG)
24,49 mm
Poids de l'élément(WT)
0,009 kg
Vue en unités impériales du code des dimensions du logement de plaquette(SSC_N)
K
Release date(ValFrom20)
26/04/1999
ID du pack de lancement(RELEASEPACK)
99.1
