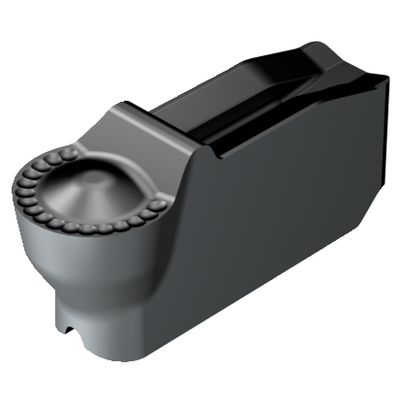

Représentation générique
Unité de vente: 5
ISO: QI-NJ-0500-RM 1105
Id matière: 7937631
EAN: 7323225414685
ANSI: QI-NJ-0500-RM 1105
Valeurs de départ
| M1.0.Z.AQ, Dureté: 200 HB | ||
| m |  | fn 0.1 mm/r (0.05 - 0.18) vc 190 m/min (245 - 160) |
 | fn 0.35 mm/r (0.14 - 0.59) | |
| N1.3.C.AG, Dureté: 90 HB | ||
| n | | fn 0.1 mm/r (0.05 - 0.18) vc 1900 m/min (2400 - 240) |
| fn 0.35 mm/r (0.14 - 0.59) | |
| S2.0.Z.AG, Dureté: 350 HB | ||
| s | | fn 0.1 mm/r (0.05 - 0.18) vc 75 m/min (80 - 75) |
| fn 0.35 mm/r (0.14 - 0.59) | |
| | |
|---|---|---|
| M1.0.Z.AQ, Dureté: 200 HB | ||
| m | fn 0.1 mm/r (0.05 - 0.18) vc 190 m/min (245 - 160) | fn 0.35 mm/r (0.14 - 0.59) |
| N1.3.C.AG, Dureté: 90 HB | ||
| n | fn 0.1 mm/r (0.05 - 0.18) vc 1900 m/min (2400 - 240) | fn 0.35 mm/r (0.14 - 0.59) |
| S2.0.Z.AG, Dureté: 350 HB | ||
| s | fn 0.1 mm/r (0.05 - 0.18) vc 75 m/min (80 - 75) | fn 0.35 mm/r (0.14 - 0.59) |
Illustrations techniques
Description du produit
Classification des matières niveau 1(TMC1ISO)
Désignation fabricants brise-copeaux
(CBMD)
RM
Type d'opération
(CTPT)
pre-machining with demand on surface
Code de style de montage des plaquettes (métrique)(IFS)
Concave prismatic section
Forme et taille de plaquette(CUTINT_SIZESHAPE)
CoroCut QI -size J
Nombre d'arêtes de coupe(CEDC)
1
Logement de plaquette(SSC_M)
J
Largeur de coupe
(CW)
5 mm
Tolérance inférieure sur la largeur de coupe(CWTOLL)
-0,05 mm
Tolérance supérieure sur la largeur de coupe(CWTOLU)
0,05 mm
Rayon de bec
(RE)
2,5 mm
Angle du corps côté machine(BAMS)
0 °
Profondeur de coupe maximale
(APMX)
2,5 mm
Sens
(HAND)
Neutral
Nuance
(GRADE)
1105
Revêtement(COATING)
PVD TiAlN
Épaisseur plaquette(S)
4,33 mm
Angle de dépouille principal(AN)
8 °
Poids de l'élément(WT)
0,0019 kg
Vue en unités impériales du code des dimensions du logement de plaquette(SSC_N)
J
Release date(ValFrom20)
24/09/2021
ID du pack de lancement(RELEASEPACK)
21.2
