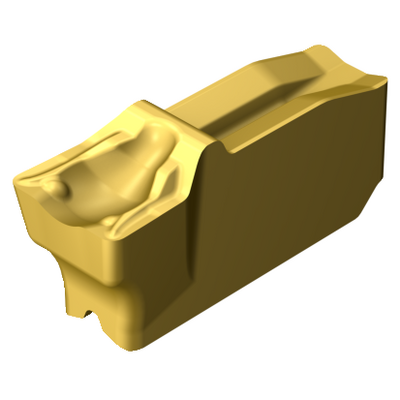

Représentation générique
En Stock
Unité de vente: 5
ISO: QI-NK-0600-0004-TF 1135
Id matière: 7937623
EAN: 7323225414609
ANSI: QI-NK-0600-0004-TF 1135
Valeurs de départ
| P2.1.Z.AN, Dureté: 175 HB | ||
| p |  | fn 0.12 mm/r (0.05 - 0.25) vc 130 m/min (180 - 105) |
 | fn 0.22 mm/r (0.05 - 0.4) | |
| M1.0.Z.AQ, Dureté: 200 HB | ||
| m | | fn 0.12 mm/r (0.05 - 0.25) vc 105 m/min (150 - 85) |
| fn 0.22 mm/r (0.05 - 0.4) | |
| K2.2.C.UT, Dureté: 245 HB | ||
| k | | fn 0.12 mm/r (0.05 - 0.25) vc 90 m/min (120 - 75) |
| fn 0.22 mm/r (0.05 - 0.4) | |
| | |
|---|---|---|
| P2.1.Z.AN, Dureté: 175 HB | ||
| p | fn 0.12 mm/r (0.05 - 0.25) vc 130 m/min (180 - 105) | fn 0.22 mm/r (0.05 - 0.4) |
| M1.0.Z.AQ, Dureté: 200 HB | ||
| m | fn 0.12 mm/r (0.05 - 0.25) vc 105 m/min (150 - 85) | fn 0.22 mm/r (0.05 - 0.4) |
| K2.2.C.UT, Dureté: 245 HB | ||
| k | fn 0.12 mm/r (0.05 - 0.25) vc 90 m/min (120 - 75) | fn 0.22 mm/r (0.05 - 0.4) |
Illustrations techniques
Description du produit
Classification des matières niveau 1(TMC1ISO)
Désignation fabricants brise-copeaux
(CBMD)
TF
Type d'opération
(CTPT)
finishing
Code de style de montage des plaquettes (métrique)(IFS)
Concave prismatic section
Forme et taille de plaquette(CUTINT_SIZESHAPE)
CoroCut QI -size K
Nombre d'arêtes de coupe(CEDC)
1
Logement de plaquette(SSC_M)
K
Largeur de coupe
(CW)
6 mm
Tolérance inférieure sur la largeur de coupe(CWTOLL)
-0,05 mm
Tolérance supérieure sur la largeur de coupe(CWTOLU)
0,05 mm
Rayon de bec à gauche(REL)
0,4 mm
Rayon de bec à droite(RER)
0,4 mm
Tolérance inférieure de rayon de bec(RETOLL)
-0,05 mm
Tolérance supérieure de rayon de bec(RETOLU)
0,05 mm
Angle du corps côté machine(BAMS)
0 °
Profondeur de coupe maximale
(APMX)
3,5 mm
Sens
(HAND)
Neutral
Nuance
(GRADE)
1135
Revêtement(COATING)
CVD TiCrN+Al2O3+TiN
Épaisseur plaquette(S)
4,33 mm
Angle de dépouille principal(AN)
8 °
Poids de l'élément(WT)
0,0027 kg
Vue en unités impériales du code des dimensions du logement de plaquette(SSC_N)
K
Release date(ValFrom20)
24/09/2021
ID du pack de lancement(RELEASEPACK)
21.2
