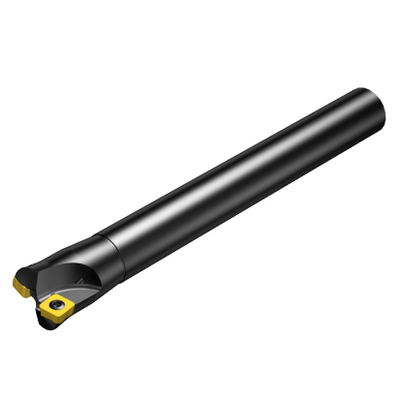

Représentation générique
Unité de vente: 1
ISO: RA210-038O32-09H
Id matière: 5738765
EAN: 12308144
ANSI: RA210-038O32-09H

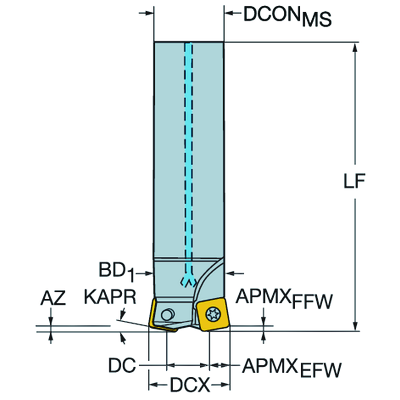

Illustrations techniques
Description du produit
Angle de l'arête de coupe de l'outil
(KAPR)
10 °
Diamètre de coupe
(DC)
24 mm
Diamètre de coupe maximal(DCX)
38,1 mm
Nombre d'éléments de coupe(CICT_2)
4
Code du type de serrage(MTP)
clamp with screw through hole
2e partie des identifiants de l'interface de l'élément de coupe(CUTINT_MASTER_2)
CoroMill 210 -size 09 (R210-090412M/E-)
Profondeur de coupe maximale(APMX_EFW)
8 mm
Profondeur de coupe maximale(APMX_FFW)
1,2 mm
Angle de pente maximal
(RMPX)
7,2 °
Profondeur de plongée maximale(AZ)
1,8 mm
Nombre d'arêtes de coupe effectives en bout(ZEFP)
4
Interface adaptative direction machine
(ADINTMS)
Cylindrical shank without clamping features (without flange) -inch: 1 1/4
Sens
(HAND)
Right
Code du type d'entrée de liquide de coupe
(CNSC)
axial concentric entry
Pression du liquide de coupe(CP)
10 bar
Diamètre du raccord côté machine(DCONMS)
31,75 mm
Tolérance du diamètre de queue(TCDCON)
h7
Longueur fonctionnelle(LF)
254 mm
Diamètre du corps(BD)
35,06 mm
Longueur de corps(LB)
50,8 mm
Angle de coupe radial(GAMF)
1,3321 °
Angle de coupe axial(GAMP)
1,7962 °
Couple(TQ)
3 Nm
Code matériau du corps
(BMC)
Aciers
Vitesse de rotation maximale(RPMX)
7 400 1/min
Poids de l'élément(WT)
1,5 kg
Longueur totale(OAL)
254 mm
Release date(ValFrom20)
28/01/2008
ID du pack de lancement(RELEASEPACK)
08.1
