CoroCut® 2
Nouveau concept, plus d'avantages
Incroyablement sûr, incroyablement polyvalent
Développé pour répondre aux besoins spécifiques des applications de tronçonnage et rainurage, CoroCut® 2 apporte à votre usinage une sécurité de process et une productivité accrues. Grâce à ce concept d'outil polyvalent, vous obtiendrez la stabilité dont vous avez besoin, avec un coût par pièce réduit et une efficacité de coupe du métal renforcée.
Avantages
Polyvalence
- Géométries pour toutes les applications de tronçonnage et rainurage
- Nuances pour une grande variété de matières
- Porte-outils disponibles pour toutes les machines courantes
Rentabilité
- Premier choix pour un usinage rentable dans les applications où il est possible d'utiliser des plaquettes à deux arêtes de coupe
- Deux arêtes permettent de prolonger la durée de vie de chaque plaquette par rapport aux concepts à une seule arête conçus pour une application spécifique
Usinage sûr et efficace
- La sécurité des process et la productivité sont essentielles pour le tronçonnage et le rainurage ; une bonne configuration et un bon choix d'outils permettent d'éviter les problèmes
- La large gamme de géométries et d'outils avec arrosage de précision permet une optimisation pour différentes conditions d'usinage
Efficacité énergétique et utilisation rationnelle des ressources
- Les outils polyvalents avec une durée de vie plus longue permettent de réduire la consommation d’outils
- La solution technique améliorée garantit un usinage ininterrompu, ce qui permet aux clients d’usiner plus rapidement et d’améliorer l’efficacité globale, ce qui se traduit par une plus grande économie d’énergie
Nouveautés
Des plaquettes améliorées pour un usinage rentable
Les plaquettes CoroCut® 2 sont produites à l'aide d'une technologie brevetée unique, développée en interne, qui permet d'obtenir une meilleure qualité des lignes d'arête pour une durée de vie prolongée. L'interface à rail, équipant même les plus petites plaquettes, permet un positionnement plus précis des plaquettes et limite leur déplacement pour une meilleure stabilité. Le concept de Wiper sur toutes les géométries de tronçonnage donne d'excellents états de surface. Toutes les nouvelles plaquettes sont compatibles avec les porte-outils CoroCut 1-2 existants.
Nouvelles nuances améliorées hautes performances
La nouvelle nuance de premier choix GC1225 offre une résistance à l'usure du flanc et une résilience de la ligne d'arête supérieures et convient parfaitement à toutes les opérations de tronçonnage, de rainurage et de tournage dans de bonnes conditions. La nuance GC4425 présente un bon équilibre entre résistance élevée à l'usure et bonne sécurité d'arête dans les opérations de rainurage, de tournage et de tronçonnage dans des conditions stables. Notre nuance la plus récente, la nuance GC1205, est conçue pour l'usinage des SAR à base de nickel vieilli offre une bonne adhérence et une bonne résistance à l'usure des flancs.
Meilleur concept de collier sur les outils avec arrosage de précision
Les lames de séparation CoroCut® 2 sont dotées d'un arrosage par l'intérieur et d'une conception améliorée du doigt de serrage, qui offre une force de serrage plus élevée et une meilleure stabilité latérale. Les porte-outils avec arrosage de précision sont désormais dotés d'une solution de serrage à vis. Combinée à la nouvelle conception du logement de plaquette à rail rigide, elle permet de réduire au minimum le déplacement de la plaquette sans perte de force de serrage.
Application
- Tronçonnage, gorges extérieures, gorges frontales, gorges intérieures et profilage
- Ébauche à finition
CoroCut® 2 est une solution rentable pour les profondeurs de coupe pour lesquelles des plaquettes à deux arêtes peuvent être utilisées. CoroCut® QD et CoroCut® QF sont les meilleurs choix pour les grandes profondeurs de coupe et CoroCut® QI est recommandé pour le tournage de gorges frontales et intérieures dans de petits diamètres.
Variantes produits
Serrage d'outils
- Interfaces Coromant Capto®, VDI et HSK-T pour les manches QS et les lames de tronçonnage dans les centres de tournage
- Butées QS™ pour les manches QS et les outils de décolletage, adaptateurs spécifiques à chaque machine
- Manches rectangulaires et barres d'alésage
- Adaptateurs « plug and play » pour raccordement aisé de l'arrosage

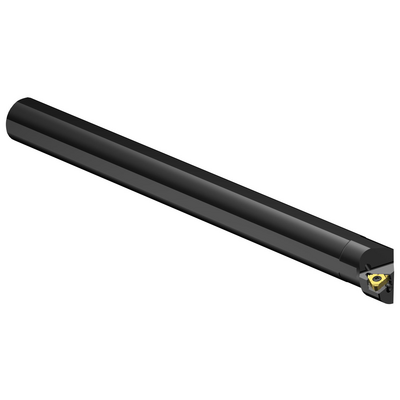

- Barres d'alésage pour le tournage de gorges intérieures
- Système de porte-outils QS™ Micro pour l'usinage de petites pièces
Lames CoroTurn SL
Les lames CoroTurn® SL offrent une grande variété de combinaisons d'outils à partir d'un stock restreint d'adaptateurs et de têtes de coupe.
Géométries de plaquettes
- Tournage de gorges: -GF, -GM, -GL, -TF
- Tronçonnage: -CM, -CR, -GL
- Tournage: -TF, -TM
- Profilage: -RF, -RM
- Wiper: -GM, -CM, -CR -TF
Nuances de plaquettes
- PVD: GC1225, GC1145, GC1205
- CVD: GC1135, GC4425, S205, GC3115
- Non revêtues: CT5015, H13A
Géométrie -CM
Premier choix pour le tronçonnage au centre si les conditions sont bonnes dans la plupart des matières ; convient aussi aux applications avec interruptions légères comme le tronçonnage de barres hexagonales.
Géométrie -CR
Géométrie de tronçonnage productive pour une grande variété de matières. À utiliser lorsqu'une arête robuste est nécessaire, par exemple pour les coupes interrompues.
Géométrie -GF
Géométrie rectifiée utilisée avec une faible avance pour un rainurage de précision. Faibles forces de coupe et bon état de surface. Disponible dans de nombreuses largeurs de coupe et nuances.
Géométrie -GM
Géométrie de rainurage universelle pour toutes les matières avec un excellent contrôle des copeaux. Bon état de surface dû à la réduction de la largeur des copeaux.
Géométrie -GL
Géométrie de tronçonnage et gorges pour matières à copeaux longs avec avance faible à moyenne. Le brise-copeaux le plus agressif du concept CoroCut®.
Géométrie -TF
La géométrie la plus universelle de CoroCut®, utilisable dans tous les domaines d'application. Conçue pour une faible avance et un bon contrôle des copeaux. Bons états de surface grâce à la géométrie Wiper.
Géométrie -TM
Géométrie avec arêtes et angles robustes pour les opérations de tournage général dans toutes les matières. Une géométrie positive supprime les risques d’arêtes rapportées.
Géométrie -RF
Géométrie de finition pour le profilage avec de faibles avances et de petites profondeurs de coupe. Le choix idéal pour la finition des pièces en SAR.
Géométrie -RM
Géométrie de profilage universelle avec une large fenêtre de données de coupe. Excellentes performances lors de l'utilisation de profils non linéaires. Technologie Flashlight : la qualité de la ligne d'arête permet d'utiliser la nuance S205 dans la géométrie -RM.
Positionnement des nuances
Conditions d'usinage
Bonnes
Moyennes
Difficiles
Principales nuances
GC1225 : nuance de premier choix pour CoroCut. Pour toutes les opérations de tronçonnage, de rainurage et de tournage dans de bonnes conditions. Est également efficace sur les matières à faible teneur en carbone et autres matières collantes. Vitesses de coupe moyennes.
GC1135 : pour les opérations exigeantes en ténacité telles que le tronçonnage jusqu'au centre ou les coupes interrompues. Même nuance que la 2135, renommée pour correspondre à CoroCut QD/QF/QI. Vitesses de coupe faibles à moyennes.
GC1145 : pour les opérations exigeant une ténacité extrême telles que le tronçonnage jusqu'au centre sur les aciers inoxydables. Petites vitesses de coupe.
GC4425 : excellent équilibre entre une résistance élevée à l'usure et une bonne sécurité d'arête. Convient à toutes les opérations de tronçonnage, de rainurage et de tournage dans des conditions stables. Vitesses de coupe moyennes à élevées.
CT5015 : nuance à base de titane présentant une excellente résistance à l'oxydation et à l'essuyage. Production d'états de surface de bonne qualité en tournage de gorges dans les aciers faiblement alliés si les conditions sont favorables. Vitesses de coupe et avances modérées.
GC3115 : une nuance très résistante à l'usure pour les applications de rainurage et de tournage dans des conditions stables. Également efficace dans les aciers durs. Vitesses de coupe élevées.
H13A : bonne résistance à l'usure, bonne ténacité et bon effilement d'arête. Convient aux matériaux non ferreux et au titane.
S205 : nuance à revêtement CVD résistante à l'usure pour la finition à grande vitesse avec des vitesses de coupe situées entre les nuances carbure traditionnelles et les nuances CBN.
GC1205 : nuance pour l'usinage de matières SAR à base de nickel vieilli. Bonne adhérence et résistance à l'usure en dépouille. Le substrat dur et le revêtement PVD permettent d'augmenter considérablement la vitesse de coupe et la durée de vie de l'outil.
Points forts
Démo : Tronçonnage et rainurage avec CoroCut® 2
La version améliorée de CoroCut® prouve qu'il est possible de réaliser des opérations de tronçonnage et de rainurage rentables et sûres.
Profilage de précision dans les superalliages réfractaires
CoroCut® 2 avec géométrie -RF et nuance GC1205 offre de remarquables capacités de fragmentation des copeaux dans les SAR à base de nickel. Grâce à cette combinaison, vous obtiendrez un usinage sûr avec des résultats d'intégrité de surface élevés et pourrez répondre aux exigences les plus élevées de l'industrie aéronautique.
Démo : Profilage avec CoroCut® 2
La version améliorée de CoroCut® prouve qu'il est possible de réaliser des opérations de tronçonnage et de rainurage rentables et sûres.
