A szelepfészek kihívása

Egyre nagyobb az igény a korrózióálló részegységekre, és ez óriási feladatokat támaszt a csővezetékekben az áramlást szabályozó szelepeknek, valamint a "karácsonyfa" néven ismert mechanikus elemeknek a legyártásával szemben. A szelepfészek zsebeinek megmunkálásakor szélsőséges méretbeli és felületminőségi tűréseknek kell eleget tenni, hogy teljesíthető legyen a megkövetelt műveleti pontosság és a "zéró szivárgás" egy állandóan korrodáló környezetben és magas nyomás mellett.

A mostoha környezet olyan korszerű korrózióálló anyagokat követel meg a kőolajjal, a földgázzal és más korrozív közeggel való érintkezéskor, mint a duplex acél és az Inconel ötvözetek. Ennek a követelménynek költséghatékony módon úgy lehet eleget tenni, ha az acélszelep ilyen közegeknek leginkább kitett felületét Inconel 625 anyaggal vonják be. A bevonatolt felületeknek a megmunkálása a tömör Inconelhez képest viszont nagyobb kihívást támaszt, mivel a bevonás durvává teszi a felület szerkezetét.

Ezeknek a szelepeknek a formája és belső furatai még fontosabbá teszik azt, hogy stabil legyen a befogás a belső forgácsoláshoz. A fészek zsebei megkövetelik a hosszú szerszámkinyúlást és a hosszú radiális elérést, ami viszont könnyen rezgési hajlamot okozhat. A Sandvik Coromant megfelel a kihívásoknak azzal, hogy egyedülálló megoldást fejlesztett ki ezekhez a részegységekhez.

SL forgácsolófej

A testreszabott forgácsolófejek, amelyek a 16 milliméteres és annál szélesebb átmérőjű CoroTurn® SL minőségen alapulnak, ötvözik az egyszerű, könnyű szerkezetet és az (SL) csatlakozót. Ennek köszönhetően a forgácsolófej és az adapter kombinációja képes minimális rezgési hajlamok mellett hosszú radiális elérést biztosítani.

Coromant Capto®

A komplett megoldásnak értelemszerűen magába kell foglalnia egy hatékony gyors szerszámcsere képességgel rendelkező merev gépcsatlakozót: ez a C6 méretű Coromant Capto adapter. Más szóval, a kifejlesztett szerszám teljesen kompatibilis a széles körben megszokott, standard csatlakozóval.

Silent Tools™

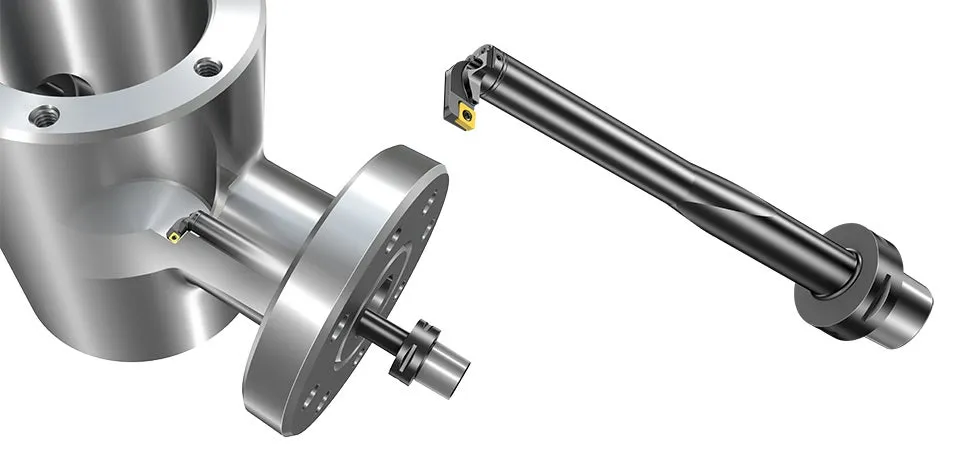

Az alkalmazás feltételezi, hogy a hosszú radiális kinyúlásnak megfelelően e célra különlegesen kifejlesztett, ellipszis alakú adaptert használjanak. Az elliptikus keresztmetszeti geometria révén csökken a súly - a hengeres szár alkalmazásához képest -, és növekszik a vertikális erő és a befogás szilárdsága. A minimális súly és a Silent Tools gyártmányok hatékony rezgéscsillapító mechanizmusa megbízható és stabil munkafolyamatot eredményez annak ellenére, hogy a művelet rendkívül hosszú kinyúlást követel meg.

Szelepfészek zsebe

A részegység jellegzetessége a szelepfészek, amelyben a szelep zárt helyzetben van, és amely kritikus fontosságú a szelepblokk kifogástalan, szivárgás-mentes működése szempontjából. Amennyiben nem teljesülnek a tűrések a megmunkálás során, ennek újra-bevonatolás, vagy egyenesen selejt lehet a következménye.

Az Inconel anyag alacsony hővezetési képességű, amely a funkcionalitást illetően előnyös tulajdonság, viszont nagy forgácsolási erőket és magas hőmérsékletet idéz elő a forgácsolólapkán. Emiatt követelmény a lapkaminőségnek és a geometriának a helyes kiválasztása, csakúgy mint a célzott megmunkálási folyamatnak, a 3-fogásvételű módszernek az alkalmazása annak érdekében, hogy teljesíteni lehessen a felületminőséggel, a tűréssel és a szerszám élettartamával szembeni követelményeket.
