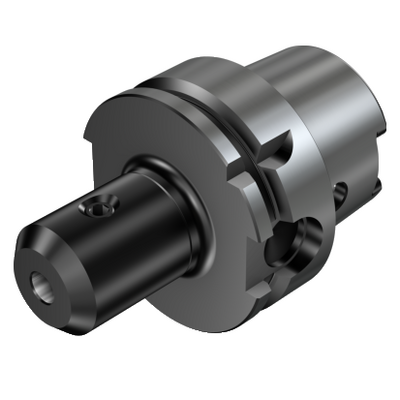

Általános ábrázolás
Helyébe a következő lép: HA06-WE10-B035-070
Elérhető
Az ajánlott termék eltérő méretekkel rendelkezik.
Elérhető
Csomag mennyisége: 1
ISO: 392.41020-63 10 065B
Anyagazonosító: 5759974
EAN: 11163235
ANSI: 392.41020-63 10 065B

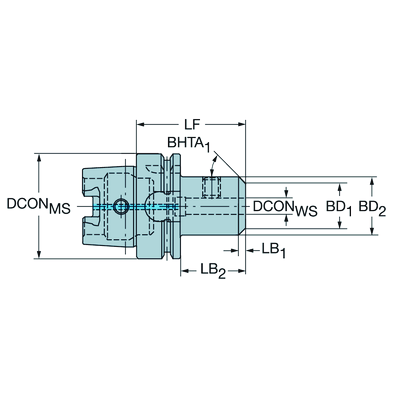

Műszaki illusztrációk
Termékadatok
Csatlakozófelület gép irányban
(ADINTMS)
HSK -A -size 63
Csatlakozófelület munkadarab irányban
(ADINTWS)
Weldon -metric: 10
Hűtőközeg-bevezetés jellege, kód
(CNSC)
axial concentric entry
Hűtőközeg kivezetés jellege(CXSC)
axial concentric exit
Hűtőközeg nyomás(CP)
20 bar
Gépoldali csatlakozási átmérő(DCONMS)
63 mm
Funkcionális átmérő(DFC)
48,01 mm
Standard szám(STDNO)
ISO12164-1
Standard betű(STDLET)
A
Csatlakozás átmérője a szerszámoldalon(DCONWS)
10 mm
Kappa (z-tengely forgatás)(KAP)
0 °
Gyakorlati hossz(LF)
65 mm
Szerszámtest átmérő(BD_1)
31 mm
Szerszámtest átmérő(BD_2)
35 mm
Szerszámtest átmérő(BD_3)
63 mm
Test hossz(LB_1)
2 mm
Test hossz(LB_2)
39 mm
Test hossz(LB_3)
65 mm
Szerszámtest kúpossága(BHTA_1)
45 °
Szerszámtest kúpossága(BHTA_2)
0 °
Szerszámtest kúpossága(BHTA_3)
0 °
Nyomaték(TQ)
10 Nm
Forgási sebesség maximuma(RPMX)
20 500 1/min
Szerszámtest anyaga
(BMC)
Acél
Balancing method code(BLMC)
Balancing by design
Elem súlya(WT)
0,9 kg
Teljes hossz(OAL)
97 mm
Release date(ValFrom20)
1999. 04. 26.
Kiadás azonosítója(RELEASEPACK)
99.1
