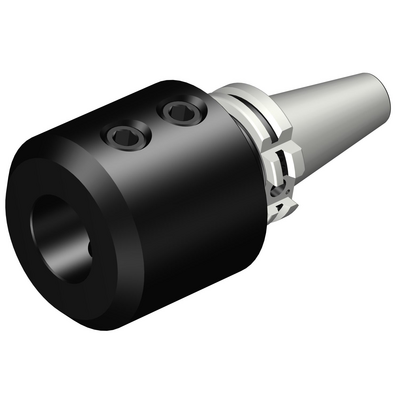

Konkrét képviselet
Csomag mennyisége: 1
ISO: 392.54023-4040115
Anyagazonosító: 6078799
EAN: 26078799
ANSI: 392.54023-4040115

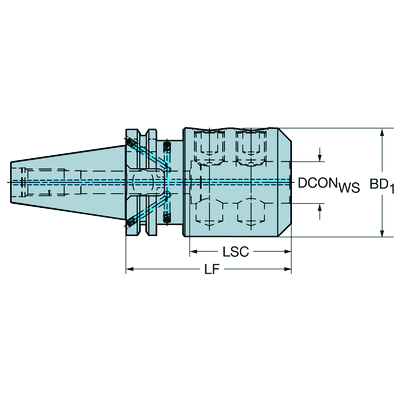

Műszaki illusztrációk
Termékadatok
Csatlakozófelület gép irányban
(ADINTMS)
BIG+/ISO7388.1/DIN69871 -AD/B ctrl/flange: ISO40
Csatlakozófelület munkadarab irányban
(ADINTWS)
Weldon/ISO9766 drill shank -metric: 40
Hűtőközeg-bevezetés jellege, kód
(CNSC)
decentral over flange and axial
Hűtőközeg kivezetés jellege(CXSC)
axial concentric exit
Hűtőközeg nyomás(CP)
20 bar
Funkcionális átmérő(DFC)
44,45 mm
Standard szám(STDNO)
ISO7388-1
Standard betű(STDLET)
AD/AF
Behúzó gomba menetmérete(CRKS)
Metric M16
Csatlakozás átmérője a szerszámoldalon(DCONWS)
40 mm
Kappa (z-tengely forgatás)(KAP)
0 °
Gyakorlati hossz(LF)
115 mm
Szerszámtest átmérő(BD_1)
90 mm
Test hossz(LB_1)
115 mm
Szerszámtest kúpossága(BHTA_1)
0 °
Nyomaték(TQ)
45 Nm
Forgási sebesség maximuma(RPMX)
18 000 1/min
Szerszámtest anyaga
(BMC)
Acél
Balancing method code(BLMC)
Balancing by design
Elem súlya(WT)
4,095 kg
Teljes hossz(OAL)
183,4 mm
Release date(ValFrom20)
2011. 09. 20.
Kiadás azonosítója(RELEASEPACK)
11.2
