Elavult

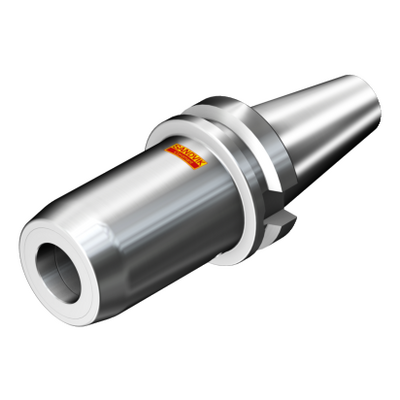

Általános ábrázolás
Helyébe a következő lép: 930-B30-S-20-094A
Egy héten belül elérhető
Megszűnt
ISO: 930-B30-S-20-094
Anyagazonosító: 6255507
EAN: 26255507
ANSI: 930-B30-S-20-094

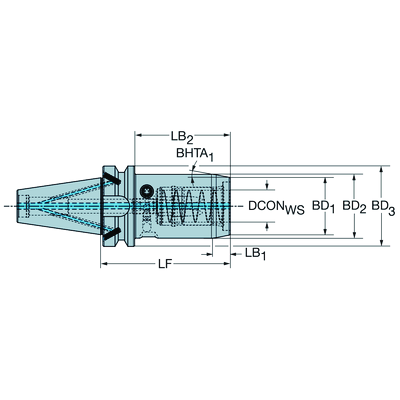

Műszaki illusztrációk
Termékadatok
Csatlakozófelület gép irányban
(ADINTMS)
MAS-BT403 -AD central coolant - BT30
Csatlakozófelület munkadarab irányban
(ADINTWS)
Hydraulic Membrane chuck -metric: 20
Hűtőközeg-bevezetés jellege, kód
(CNSC)
axial concentric entry
Hűtőközeg kivezetés jellege(CXSC)
axial concentric exit
Hűtőközeg nyomás(CP)
80 bar
Funkcionális átmérő(DFC)
31,75 mm
Behúzó gomba menetmérete(CRKS)
Metric M12
Csatlakozás átmérője a szerszámoldalon(DCONWS)
20 mm
Kappa (z-tengely forgatás)(KAP)
0 °
Gyakorlati hossz(LF)
94 mm
Szerszámtest átmérő(BD_1)
37,9 mm
Szerszámtest átmérő(BD_2)
42 mm
Szerszámtest átmérő(BD_3)
50 mm
Test hossz(LB_1)
16 mm
Test hossz(LB_2)
49,2 mm
Test hossz(LB_3)
94 mm
Szerszámtest kúpossága(BHTA_1)
7 °
Szerszámtest kúpossága(BHTA_2)
0 °
Szerszámtest kúpossága(BHTA_3)
0 °
Nyomaték(TQ)
8 Nm
Forgási sebesség maximuma(RPMX)
25 000 1/min
Szerszámtest anyaga
(BMC)
Acél
Balancing method code(BLMC)
Balancing by design
Elem súlya(WT)
1,07 kg
Teljes hossz(OAL)
142,4 mm
Release date(ValFrom20)
2013. 02. 20.
Kiadás azonosítója(RELEASEPACK)
13.1
