Konkrét képviselet
Csomag mennyisége: 1
ISO: 930-C5-P-10-138
Anyagazonosító: 7864404
EAN: 7323225068932
ANSI: 930-C5-P-10-138

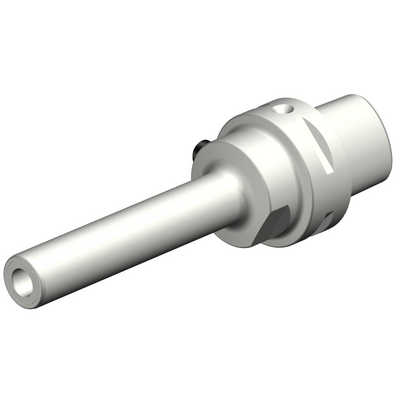

Műszaki illusztrációk
Termékadatok
Csatlakozófelület gép irányban
(ADINTMS)
Coromant Capto (bolt and segment clamping) -size C5
Csatlakozófelület munkadarab irányban
(ADINTWS)
Hydraulic Membrane chuck -metric: 10
Hűtőközeg-bevezetés jellege, kód
(CNSC)
axial concentric and radial entry
Hűtőközeg kivezetés jellege(CXSC)
axial concentric exit
Hűtőközeg nyomás(CP)
80 bar
Gépoldali csatlakozási átmérő(DCONMS)
50 mm
Funkcionális átmérő(DFC)
35 mm
Standard szám(STDNO)
ISO26623-1
Csatlakozás átmérője a szerszámoldalon(DCONWS)
10 mm
Kappa (z-tengely forgatás)(KAP)
0 °
Gyakorlati hossz(LF)
138 mm
Szerszámtest átmérő(BD_1)
20 mm
Szerszámtest átmérő(BD_2)
40 mm
Szerszámtest átmérő(BD_3)
50 mm
Test hossz(LB_1)
95,8 mm
Test hossz(LB_2)
114,9 mm
Test hossz(LB_3)
138 mm
Szerszámtest kúpossága(BHTA_1)
0 °
Szerszámtest kúpossága(BHTA_2)
0 °
Szerszámtest kúpossága(BHTA_3)
0 °
Nyomaték(TQ)
8 Nm
Forgási sebesség maximuma(RPMX)
28 000 1/min
Szerszámtest anyaga
(BMC)
Acél
Balancing method code(BLMC)
Balancing by design
Elem súlya(WT)
0,7928 kg
Teljes hossz(OAL)
168 mm
Release date(ValFrom20)
2020. 02. 21.
Kiadás azonosítója(RELEASEPACK)
20.1
