Konkrét képviselet
Csomag mennyisége: 1
ISO: 930-IB40-P-20-145
Anyagazonosító: 6532904
EAN: 26532904
ANSI: 930-IB40-P-20-145

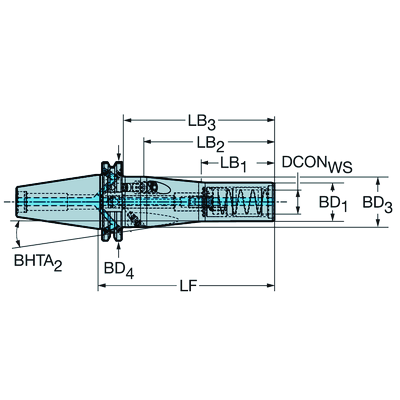

Műszaki illusztrációk
Termékadatok
Csatlakozófelület gép irányban
(ADINTMS)
BIG+/ISO7388.1/DIN69871 -AD/B ctrl/flange: ISO40
Csatlakozófelület munkadarab irányban
(ADINTWS)
Hydraulic Membrane chuck -metric: 20
Hűtőközeg-bevezetés jellege, kód
(CNSC)
decentral over flange and axial
Hűtőközeg kivezetés jellege(CXSC)
axial concentric exit
Hűtőközeg nyomás(CP)
80 bar
Funkcionális átmérő(DFC)
44,45 mm
Standard szám(STDNO)
ISO7388-1
Standard betű(STDLET)
AD/AF
Behúzó gomba menetmérete(CRKS)
Metric M16
Csatlakozás átmérője a szerszámoldalon(DCONWS)
20 mm
Kappa (z-tengely forgatás)(KAP)
0 °
Gyakorlati hossz(LF)
145 mm
Szerszámtest átmérő(BD_1)
32 mm
Szerszámtest átmérő(BD_2)
32 mm
Szerszámtest átmérő(BD_3)
42 mm
Szerszámtest átmérő(BD_4)
63,5 mm
Test hossz(LB_1)
60 mm
Test hossz(LB_2)
108 mm
Test hossz(LB_3)
125,9 mm
Test hossz(LB_4)
145 mm
Szerszámtest kúpossága(BHTA_1)
0 °
Szerszámtest kúpossága(BHTA_2)
5,9 °
Szerszámtest kúpossága(BHTA_3)
0 °
Szerszámtest kúpossága(BHTA_4)
0 °
Nyomaték(TQ)
8 Nm
Forgási sebesség maximuma(RPMX)
18 000 1/min
Szerszámtest anyaga
(BMC)
Acél
Balancing method code(BLMC)
Balancing by design
Elem súlya(WT)
1,59 kg
Teljes hossz(OAL)
213,4 mm
Release date(ValFrom20)
2014. 02. 20.
Kiadás azonosítója(RELEASEPACK)
14.1
