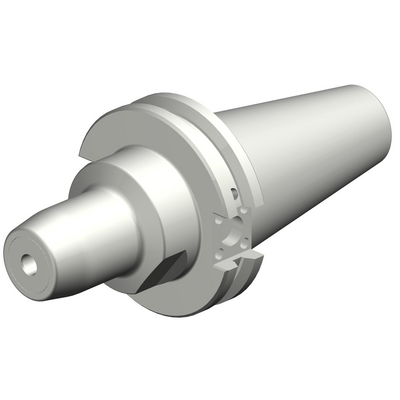

Konkrét képviselet
Csomag mennyisége: 1
ISO: 930-V40-S-06-068
Anyagazonosító: 7790819
EAN: 7323224722651
ANSI: 930-V40-S-06-068
Műszaki illusztrációk
Termékadatok
Csatlakozófelület gép irányban
(ADINTMS)
CAT-V -AD/B central/flange coolant - CAT-V40
Csatlakozófelület munkadarab irányban
(ADINTWS)
Hydraulic Membrane chuck -metric: 6
Hűtőközeg-bevezetés jellege, kód
(CNSC)
decentral over flange and axial
Hűtőközeg kivezetés jellege(CXSC)
axial concentric exit
Hűtőközeg nyomás(CP)
80 bar
Funkcionális átmérő(DFC)
44,45 mm
Behúzó gomba menetmérete(CRKS)
Inch 5/8"-11
Csatlakozás átmérője a szerszámoldalon(DCONWS)
6 mm
Kappa (z-tengely forgatás)(KAP)
0 °
Gyakorlati hossz(LF)
68 mm
Szerszámtest átmérő(BD_1)
22 mm
Szerszámtest átmérő(BD_2)
26 mm
Szerszámtest átmérő(BD_3)
40 mm
Szerszámtest átmérő(BD_4)
63,5 mm
Test hossz(LB_1)
11,3 mm
Test hossz(LB_2)
30,2 mm
Test hossz(LB_3)
48,9 mm
Test hossz(LB_4)
68 mm
Szerszámtest kúpossága(BHTA_1)
10 °
Szerszámtest kúpossága(BHTA_2)
0 °
Szerszámtest kúpossága(BHTA_3)
0 °
Szerszámtest kúpossága(BHTA_4)
0 °
Nyomaték(TQ)
8 Nm
Forgási sebesség maximuma(RPMX)
18 000 1/min
Szerszámtest anyaga
(BMC)
Acél
Balancing method code(BLMC)
Balancing by design
Elem súlya(WT)
1,052 kg
Teljes hossz(OAL)
136,3 mm
Release date(ValFrom20)
2019. 09. 21.
Kiadás azonosítója(RELEASEPACK)
19.2
