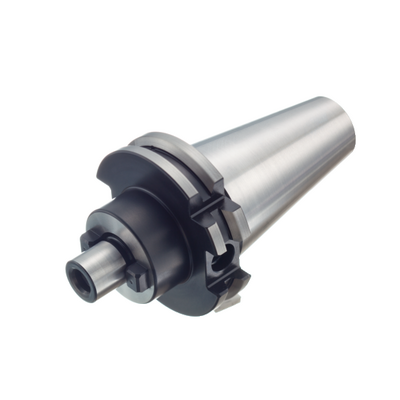

Általános ábrázolás
Elérhető
Csomag mennyisége: 1
ISO: A1B05-50 27 100
Anyagazonosító: 5721612
EAN: 12242764
ANSI: A1B05-50 27 100

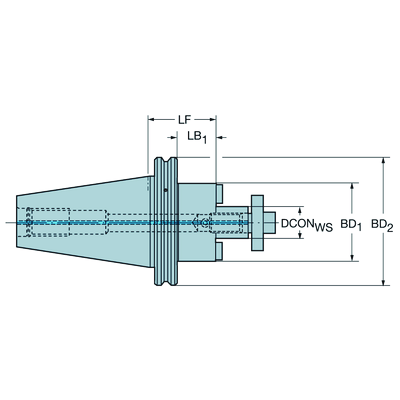

Műszaki illusztrációk
Termékadatok
Csatlakozófelület gép irányban
(ADINTMS)
ISO7388.1/DIN69871 -AD/B central/flange: ISO50
Csatlakozófelület munkadarab irányban
(ADINTWS)
Arbor -ISO 6462 -A/B (center bolt/washer) -metric: 27
Hűtőközeg-bevezetés jellege, kód
(CNSC)
decentral over flange and axial
Hűtőközeg kivezetés jellege(CXSC)
axial concentric on circle
Hűtőközeg nyomás(CP)
80 bar
Adat chippel ellátva
(DCP)
Igen
Adatchip zseb mérete(DCPS)
Dia.=10 mm/Height=4,5 mm
Funkcionális átmérő(DFC)
69,85 mm
Standard szám(STDNO)
ISO7388-1
Standard betű(STDLET)
AD/AF
Behúzó gomba menetmérete(CRKS)
Metric M24
Csatlakozás átmérője a szerszámoldalon(DCONWS)
27 mm
Kappa (z-tengely forgatás)(KAP)
0 °
Gyakorlati hossz(LF)
100 mm
Szerszámtest átmérő(BD_1)
60 mm
Szerszámtest átmérő(BD_2)
97,5 mm
Test hossz(LB_1)
77,95 mm
Test hossz(LB_2)
100 mm
Szerszámtest kúpossága(BHTA_1)
0 °
Szerszámtest kúpossága(BHTA_2)
0 °
Nyomaték(TQ)
80 Nm
Forgási sebesség maximuma(RPMX)
12 000 1/min
Szerszámtest anyaga
(BMC)
Acél
Balancing method code(BLMC)
Balancing by design
Elem súlya(WT)
4,226 kg
Teljes hossz(OAL)
201,8 mm
Release date(ValFrom20)
2006. 11. 06.
Kiadás azonosítója(RELEASEPACK)
07.1
