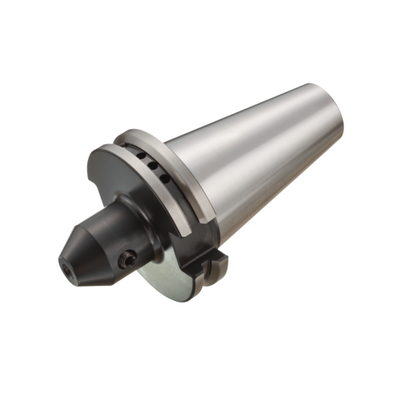

Általános ábrázolás
Elérhető
Csomag mennyisége: 1
ISO: A1B20-40 16 100
Anyagazonosító: 5721522
EAN: 12243044
ANSI: A1B20-40 16 100

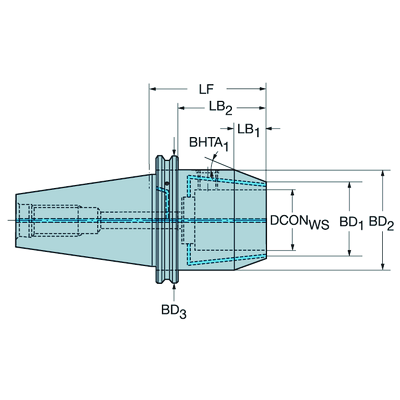

Műszaki illusztrációk
Termékadatok
Csatlakozófelület gép irányban
(ADINTMS)
ISO7388.1/DIN69871 -AD/B central/flange: ISO40
Csatlakozófelület munkadarab irányban
(ADINTWS)
Weldon -metric: 16
Hűtőközeg-bevezetés jellege, kód
(CNSC)
decentral over flange and axial
Hűtőközeg kivezetés jellege(CXSC)
Axial concentric exit and axial concentric on circle
Hűtőközeg nyomás(CP)
20 bar
Adat chippel ellátva
(DCP)
Igen
Adatchip zseb mérete(DCPS)
Dia.=10 mm/Height=4,5 mm
Funkcionális átmérő(DFC)
44,45 mm
Standard szám(STDNO)
ISO7388-1
Standard betű(STDLET)
AD/AF
Behúzó gomba menetmérete(CRKS)
Metric M16
Csatlakozás átmérője a szerszámoldalon(DCONWS)
16 mm
Kappa (z-tengely forgatás)(KAP)
0 °
Gyakorlati hossz(LF)
100 mm
Szerszámtest átmérő(BD_1)
32,989 mm
Szerszámtest átmérő(BD_2)
48 mm
Szerszámtest átmérő(BD_3)
63,5 mm
Test hossz(LB_1)
13 mm
Test hossz(LB_2)
78,95 mm
Test hossz(LB_3)
100 mm
Szerszámtest kúpossága(BHTA_1)
30 °
Szerszámtest kúpossága(BHTA_2)
0 °
Szerszámtest kúpossága(BHTA_3)
0 °
Nyomaték(TQ)
15 Nm
Forgási sebesség maximuma(RPMX)
18 000 1/min
Szerszámtest anyaga
(BMC)
Acél
Balancing method code(BLMC)
Balancing by design
Elem súlya(WT)
1,794 kg
Teljes hossz(OAL)
168,4 mm
Release date(ValFrom20)
2006. 11. 06.
Kiadás azonosítója(RELEASEPACK)
07.1
