Konkrét képviselet
Elérhető
Csomag mennyisége: 1
ISO: A25T-SDUCL 07-DX
Anyagazonosító: 5722386
EAN: 12160503
ANSI: A25T-SDUCL 07-DX

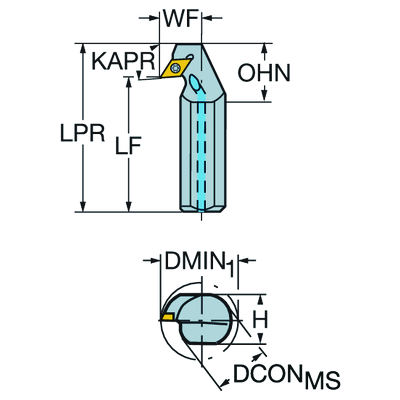

Műszaki illusztrációk
Termékadatok
Szerszám forgácsoló élszöge(KAPR_1)
93 °
Szerszámelhelyezési szög(PSIR)
-3 °
Befogás típuskódja(MTP)
clamp with screw through hole
Forgácsolóelem csatlakozófelület azonosítók, 2. rész(CUTINT_MASTER)
DCMT 070204
Csatlakozófelület gép irányban
(ADINTMS)
Cylindrical shank w/ 3 flats -metric: 25
Mélyítő szög, maximum
(RMPX)
27 °
Legkisebb furat átmérő(DMIN_1)
33 mm
Szerszámtest szöge a munkadarab oldalon
(BAWS)
0 °
Szerszámtest szöge a gépoldalon(BAMS)
0 °
Minimum kinyúlás(OHN)
37,5 mm
Maximum kinyúlás
(OHX)
100 mm
Forgásirány
(HAND)
Left
Hűtőközeg kivezetés jellege(CXSC)
axial inclined exit
Hűtőközeg-bevezetés jellege, kód
(CNSC)
axial concentric entry
Hűtőközeg nyomás(CP)
40 bar
Gépoldali csatlakozási átmérő(DCONMS)
25 mm
Szármagasság(H)
23 mm
Kinyúló hossz(LPR)
312,2 mm
Gyakorlati hossz(LF)
300 mm
Funkcionális szélesség(WF)
18 mm
Tényleges magasság(HF)
0 mm
Szerszámtest átmérő(BD)
25 mm
Merőleges homlokszög(GAMO)
0 °
Terelőszög(LAMS)
-0,93 °
Nyomaték(TQ)
0,9 Nm
Szerszámtest anyaga
(BMC)
Acél
Elem súlya(WT)
0,9366 kg
Fő váltólapka azonosítása(MIID)
DCMT 07 02 04
Teljes hossz(OAL)
312,2 mm
Lapkafészek(SSC_M)
07
Váltólapka fészekméret kódja, angolszász(SSC_N)
1/4
Release date(ValFrom20)
2006. 08. 14.
Kiadás azonosítója(RELEASEPACK)
06.2
