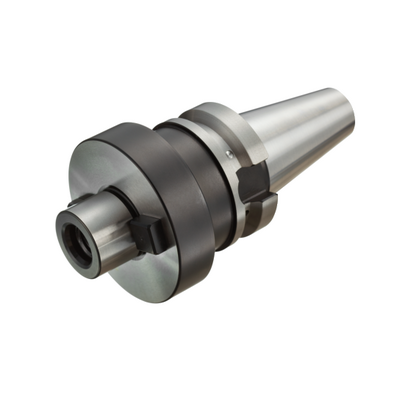

Általános ábrázolás
Elérhető
Csomag mennyisége: 1
ISO: A2B05-40 40 100
Anyagazonosító: 8297052
EAN: 7323226968255
ANSI: A2B05-40 40 100
Műszaki illusztrációk
Termékadatok
Csatlakozófelület gép irányban
(ADINTMS)
MAS-BT403 -AD/B central/flange coolant - BT40
Csatlakozófelület munkadarab irányban
(ADINTWS)
Arbor -ISO 6462 -A/B/C (4 bolts) -metric: 40S
Hűtőközeg-bevezetés jellege, kód
(CNSC)
decentral over flange and axial
Hűtőközeg kivezetés jellege(CXSC)
axial concentric on circle
Hűtőközeg nyomás(CP)
80 bar
Adat chippel ellátva
(DCP)
Igen
Adatchip zseb mérete(DCPS)
Dia.=10 mm/Height=4,5 mm
Funkcionális átmérő(DFC)
44,45 mm
Behúzó gomba menetmérete(CRKS)
Metric M16
Csatlakozás átmérője a szerszámoldalon(DCONWS)
40 mm
Kappa (z-tengely forgatás)(KAP)
0 °
Gyakorlati hossz(LF)
100 mm
Szerszámtest átmérő(BD_1)
87 mm
Szerszámtest átmérő(BD_2)
63 mm
Test hossz(LB_1)
100 mm
Test hossz(LB_2)
100 mm
Szerszámtest kúpossága(BHTA_1)
0 °
Szerszámtest kúpossága(BHTA_2)
0 °
Forgási sebesség maximuma(RPMX)
16 000 1/min
Szerszámtest anyaga
(BMC)
Acél
Balancing method code(BLMC)
Balancing by design
Elem súlya(WT)
4,037 kg
Teljes hossz(OAL)
192,4 mm
Release date(ValFrom20)
2022. 09. 20.
Kiadás azonosítója(RELEASEPACK)
22.2
