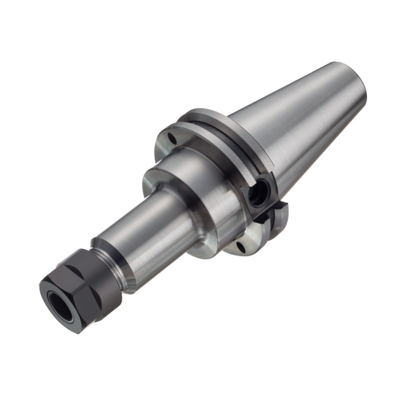

Általános ábrázolás
Elérhető
Csomag mennyisége: 1
ISO: AA3B14-40 16 105
Anyagazonosító: 5721240
EAN: 12239846
ANSI: AA3B14-40 16 105
Műszaki illusztrációk
Termékadatok
Csatlakozófelület gép irányban
(ADINTMS)
CAT-V -AD/B central/flange coolant - CAT-V40
Csatlakozófelület munkadarab irányban
(ADINTWS)
ER collet (DIN6499-B) -ER16
Hűtőközeg-bevezetés jellege, kód
(CNSC)
decentral over flange and axial
Hűtőközeg kivezetés jellege(CXSC)
axial concentric exit
Hűtőközeg nyomás(CP)
80 bar
Adat chippel ellátva
(DCP)
Igen
Adatchip zseb mérete(DCPS)
Dia.=10 mm/Height=4,5 mm
Funkcionális átmérő(DFC)
44,45 mm
Behúzó gomba menetmérete(CRKS)
Inch 5/8"-11
Csatlakozás átmérője a szerszámoldalon(DCONWS)
17 mm
Kappa (z-tengely forgatás)(KAP)
0 °
Gyakorlati hossz(LF)
91 mm
Szerszámtest átmérő(BD_1)
28 mm
Szerszámtest átmérő(BD_2)
44,45 mm
Szerszámtest átmérő(BD_3)
63,5 mm
Test hossz(LB_1)
63,375 mm
Test hossz(LB_2)
81,788 mm
Test hossz(LB_3)
101,6 mm
Szerszámtest kúpossága(BHTA_1)
0 °
Szerszámtest kúpossága(BHTA_2)
0 °
Szerszámtest kúpossága(BHTA_3)
0 °
Forgási sebesség maximuma(RPMX)
18 000 1/min
Szerszámtest anyaga
(BMC)
Acél
Balancing method code(BLMC)
Balancing by design
Elem súlya(WT)
1,205 kg
Teljes hossz(OAL)
173,04 mm
Release date(ValFrom20)
2007. 02. 26.
Kiadás azonosítója(RELEASEPACK)
07.1
