Konkrét képviselet
Csomag mennyisége: 1
ISO: C10-391.19-12 095
Anyagazonosító: 6070050
EAN: 26070050
ANSI: C10-391.19-12 095

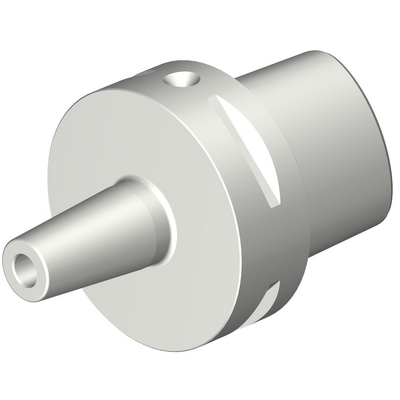

Műszaki illusztrációk
Termékadatok
Csatlakozófelület gép irányban
(ADINTMS)
Coromant Capto (bolt and segment clamping) -size C10
Csatlakozófelület munkadarab irányban
(ADINTWS)
Cylindrical clamping (shrink fit) -metric: 12
Hűtőközeg-bevezetés jellege, kód
(CNSC)
axial concentric and radial entry
Hűtőközeg kivezetés jellege(CXSC)
axial concentric exit
Hűtőközeg nyomás(CP)
80 bar
Gépoldali csatlakozási átmérő(DCONMS)
100 mm
Funkcionális átmérő(DFC)
72 mm
Standard szám(STDNO)
ISO26623-1
Csatlakozás átmérője a szerszámoldalon(DCONWS)
12 mm
Kappa (z-tengely forgatás)(KAP)
0 °
Gyakorlati hossz(LF)
95 mm
Szerszámtest átmérő(BD_1)
24 mm
Szerszámtest átmérő(BD_2)
32 mm
Szerszámtest átmérő(BD_3)
100 mm
Test hossz(LB_1)
50,5 mm
Test hossz(LB_2)
59 mm
Test hossz(LB_3)
95 mm
Szerszámtest kúpossága(BHTA_1)
4,5 °
Szerszámtest kúpossága(BHTA_2)
0 °
Szerszámtest kúpossága(BHTA_3)
0 °
Forgási sebesség maximuma(RPMX)
10 000 1/min
Szerszámtest anyaga
(BMC)
Acél
Balancing method code(BLMC)
Balancing by design
Elem súlya(WT)
3,518 kg
Teljes hossz(OAL)
155 mm
Release date(ValFrom20)
2011. 09. 20.
Kiadás azonosítója(RELEASEPACK)
11.2
