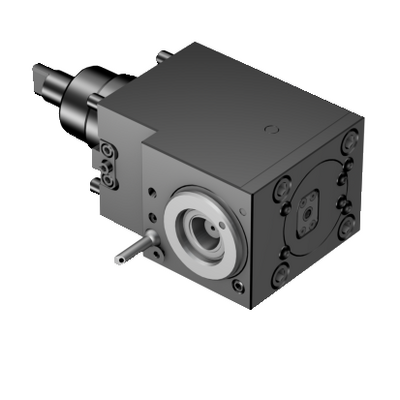

Általános ábrázolás
Rendelésre tervezve
Csomag mennyisége: 1
ISO: C3-DNI-BI55B-I-A
Anyagazonosító: 8487490
EAN: 7323227762517
ANSI: C3-DNI-BI55B-I-A

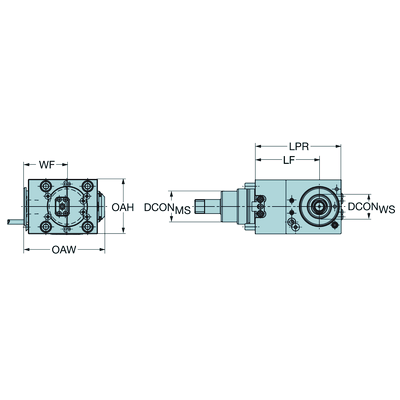

Műszaki illusztrációk
Termékadatok
Csatlakozófelület gép irányban
(ADINTMS)
Biglia driven turret interface -size BI55B
Csatlakozófelület munkadarab irányban
(ADINTWS)
Coromant Capto (segment clamping) -size C3
Csatlakozások száma, munkadarab oldal(CCONWS)
1
Szerszámtest szöge a munkadarab oldalon
(BAWS)
90 °
Forgásirány
(HAND)
Neutral
Hűtőközeg-bevezetés jellege, kód
(CNSC)
decentral over flange and axial
Hűtőközeg kivezetés jellege(CXSC)
axial concentric exit
Hűtőközeg nyomás(CP)
100 bar
Elem súlya(WT)
8,6 kg
Gyakorlati hossz(LF_1)
100 mm
Funkcionális szélesség(WF_1)
62 mm
Tényleges magasság(HF_1)
0 mm
Teljes hossz(OAL)
228 mm
Teljes magasság(OAH)
85 mm
Teljes szélesség(OAW)
124 mm
Gépoldali csatlakozási átmérő(DCONMS)
55 mm
Funkcionális átmérő(DFC)
22 mm
Csatlakozás átmérője a szerszámoldalon(DCONWS)
32 mm
Release date(ValFrom20)
2023. 05. 16.
Kiadás azonosítója(RELEASEPACK)
23.2
