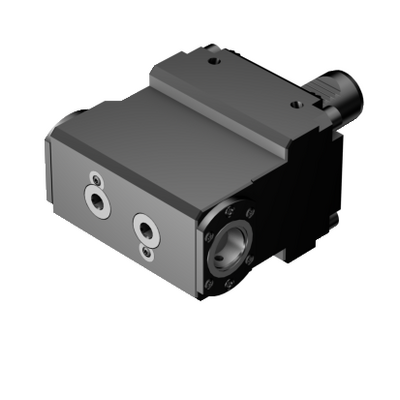

Általános ábrázolás
Rendelésre tervezve
Csomag mennyisége: 1
ISO: C3-TRI-IX30A-DT
Anyagazonosító: 8094139
EAN: 7323226126266
ANSI: C3-TRI-IX30A-DT

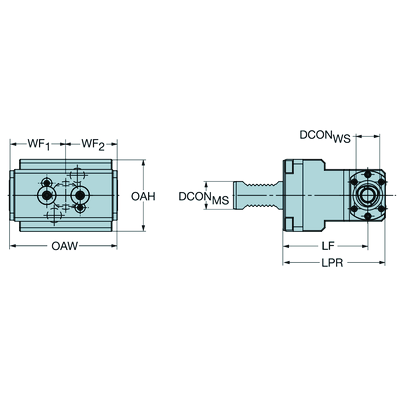

Műszaki illusztrációk
Termékadatok
Csatlakozófelület gép irányban
(ADINTMS)
Index non-driven turret interface -size IX30A
Csatlakozófelület munkadarab irányban
(ADINTWS)
Coromant Capto (segment clamping) -size C3
Csatlakozások száma, munkadarab oldal(CCONWS)
2
Connection arrangement workpiece side(CONARWS)
linear
Szerszámtest szöge a munkadarab oldalon
(BAWS)
90 °
Forgásirány
(HAND)
Right
Hűtőközeg-bevezetés jellege, kód
(CNSC)
decentral over flange and axial
Hűtőközeg kivezetés jellege(CXSC)
axial concentric exit
Hűtőközeg nyomás(CP)
80 bar
Elem súlya(WT)
5,7 kg
Kinyúló hossz(LPR)
109 mm
Gyakorlati hossz(LF_1)
90 mm
Funkcionális szélesség(WF_1)
61 mm
Tényleges magasság(HF_1)
0 mm
Teljes hossz(OAL)
164 mm
Teljes magasság(OAH)
78 mm
Teljes szélesség(OAW)
117 mm
Gépoldali csatlakozási átmérő(DCONMS)
30 mm
Funkcionális átmérő(DFC)
22 mm
Csatlakozás átmérője a szerszámoldalon(DCONWS)
32 mm
Release date(ValFrom20)
2021. 02. 18.
Kiadás azonosítója(RELEASEPACK)
21.2
