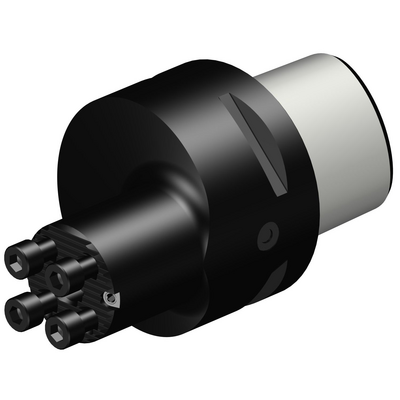

Konkrét képviselet
Csomag mennyisége: 1
ISO: C4-570-2C 20 047R
Anyagazonosító: 5728484
EAN: 11794381
ANSI: C4-570-2C 20 047R
Műszaki illusztrációk
Termékadatok
Csatlakozófelület gép irányban
(ADINTMS)
Coromant Capto (bolt and segment clamping) -size C4
Csatlakozófelület munkadarab irányban
(ADINTWS)
SL (screw mounted) -straight -size 20, -slot&tube coolant
Minimum kinyúlás(OHN)
47 mm
Maximum kinyúlás
(OHX)
47 mm
Forgásirány
(HAND)
Right
Hűtőközeg-bevezetés jellege, kód
(CNSC)
axial concentric and radial entry
Hűtőközeg kivezetés jellege(CXSC)
Axial concentric exit and axial concentric on circle
Hűtőközeg nyomás(CP)
70 bar
Adat chippel ellátva
(DCP)
Igen
Adatchip zseb mérete(DCPS)
Dia.=10 mm/Height=4,5 mm
Gépoldali csatlakozási átmérő(DCONMS)
40 mm
Csatlakozás átmérője a szerszámoldalon(DCONWS)
20 mm
Gyakorlati hossz(LF_1)
47 mm
Funkcionális szélesség(WF_1)
10 mm
Tényleges magasság(HF_1)
0 mm
Szerszámtest átmérő(BD_1)
20 mm
Test hossz(LB)
20 mm
Teljes hossz(OAL)
71 mm
Nyomaték(TQ)
2,8 Nm
Szerszámtest anyaga
(BMC)
Acél
Elem súlya(WT)
0,351 kg
Release date(ValFrom20)
2004. 01. 26.
Kiadás azonosítója(RELEASEPACK)
04.2
