Általános ábrázolás
Elérhető
Csomag mennyisége: 1
ISO: C4-TLE-MS40A-DT
Anyagazonosító: 6075960
EAN: 26075960
ANSI: C4-TLE-MS40A-DT

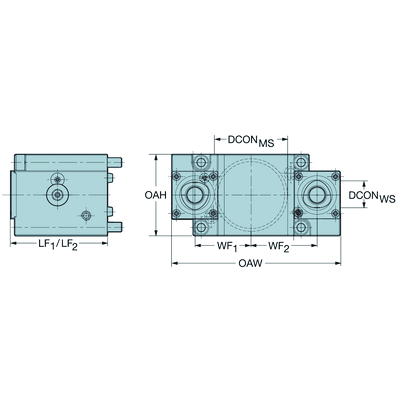

Műszaki illusztrációk
Termékadatok
Csatlakozófelület gép irányban
(ADINTMS)
Mori Seiki non-driven turret interface -size MS40A
Csatlakozófelület munkadarab irányban
(ADINTWS)
Coromant Capto (segment clamping) -size C4
Csatlakozások száma, munkadarab oldal(CCONWS)
2
Connection arrangement workpiece side(CONARWS)
linear
Szerszámtest szöge a munkadarab oldalon
(BAWS)
0 °
Forgásirány
(HAND)
Left
Hűtőközeg-bevezetés jellege, kód
(CNSC)
decentral over flange and axial
Hűtőközeg kivezetés jellege(CXSC)
radial exit
Hűtőközeg nyomás(CP)
80 bar
Elem súlya(WT)
4,23 kg
Gyakorlati hossz(LF_1)
75 mm
Gyakorlati hossz(LF_2)
75 mm
Funkcionális szélesség(WF_1)
43 mm
Funkcionális szélesség(WF_2)
43 mm
Tényleges magasság(HF_1)
0 mm
Tényleges magasság(HF_2)
0 mm
Teljes hossz(OAL)
90 mm
Teljes magasság(OAH)
77 mm
Teljes szélesség(OAW)
134 mm
Nyomaték(TQ_1)
40 Nm
Nyomaték(TQ_2)
40 Nm
Geometriai jellemző, hajtott rész(KGRPTP_1)
hexagon
Hajtott rész mérete(KGRPS_1)
10
Gépoldali csatlakozási átmérő(DCONMS)
40 mm
Funkcionális átmérő(DFC)
28 mm
Csatlakozás átmérője a szerszámoldalon(DCONWS)
40 mm
Release date(ValFrom20)
2011. 06. 10.
Kiadás azonosítója(RELEASEPACK)
11.2
