Új

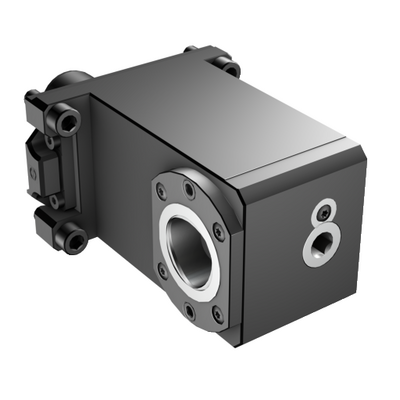

Általános ábrázolás
Listaár: 2 512.00 EUR
Rendelésre tervezve
Csomag mennyisége: 1
ISO: C4-TRI-GM40V-L
Anyagazonosító: 9113261
EAN: 7323229939276
ANSI: C4-TRI-GM40V-L

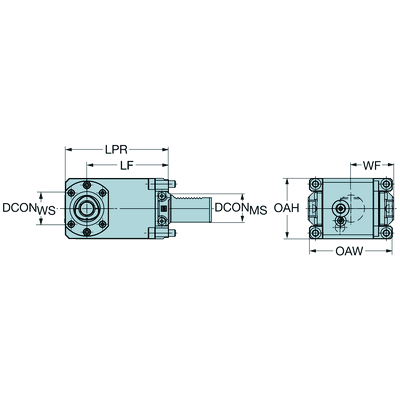

Műszaki illusztrációk
Műszaki illusztrációk
Termékadatok
Csatlakozófelület gép irányban
(ADINTMS)
Gildemeister non-driven turret interface -size GM40V
Csatlakozófelület munkadarab irányban
(ADINTWS)
Coromant Capto (segment clamping) -size C4
Csatlakozások száma, munkadarab oldal(CCONWS)
1
Szerszámtest szöge a munkadarab oldalon
(BAWS)
90 °
Forgásirány
(HAND)
Left
Hűtőközeg-bevezetés jellege, kód
(CNSC)
decentral over flange and axial
Hűtőközeg kivezetés jellege(CXSC)
axial concentric exit
Hűtőközeg nyomás(CP)
80 bar
Elem súlya(WT)
6,51 kg
Kinyúló hossz(LPR)
144 mm
Gyakorlati hossz(LF_1)
120 mm
Funkcionális szélesség(WF_1)
12 mm
Tényleges magasság(HF_1)
0 mm
Teljes hossz(OAL)
207 mm
Teljes magasság(OAH)
76 mm
Teljes szélesség(OAW)
136 mm
Nyomaték(TQ_1)
50 Nm
Geometriai jellemző, hajtott rész(KGRPTP_1)
hexagon
Hajtott rész mérete(KGRPS_1)
10
Gépoldali csatlakozási átmérő(DCONMS)
40 mm
Funkcionális átmérő(DFC)
28 mm
Csatlakozás átmérője a szerszámoldalon(DCONWS)
40 mm
Release date(ValFrom20)
2026. 05. 05.
Kiadás azonosítója(RELEASEPACK)
26.2
