C5-391.14-25 037
C5-391.14-25 037
Csatlakozóelem Coromant Capto® csatlakozással az ER patronos tokmányhoz
Általános ábrázolás
Csomag mennyisége: 1
ISO: C5-391.14-25 037
Anyagazonosító: 7549821
EAN: 7323223649157
ANSI: C5-391.14-25 037

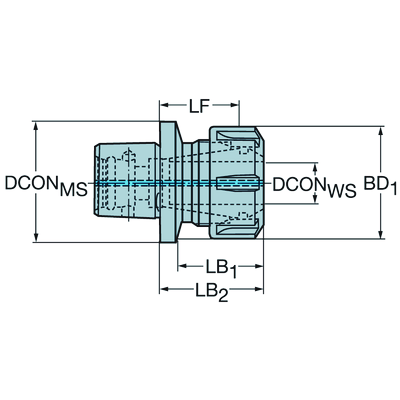

Műszaki illusztrációk
Termékadatok
Csatlakozófelület gép irányban
(ADINTMS)
Coromant Capto (segment clamping only) -size C5
Csatlakozófelület munkadarab irányban
(ADINTWS)
ER collet (DIN6499-B) -ER25
Hűtőközeg-bevezetés jellege, kód
(CNSC)
axial concentric and radial entry
Hűtőközeg kivezetés jellege(CXSC)
axial concentric exit
Hűtőközeg nyomás(CP)
80 bar
Gépoldali csatlakozási átmérő(DCONMS)
50 mm
Funkcionális átmérő(DFC)
35 mm
Standard szám(STDNO)
ISO26623-1
Csatlakozás átmérője a szerszámoldalon(DCONWS)
26 mm
Kappa (z-tengely forgatás)(KAP)
0 °
Gyakorlati hossz(LF)
25 mm
Szerszámtest átmérő(BD_1)
42 mm
Szerszámtest átmérő(BD_2)
50 mm
Test hossz(LB_1)
29 mm
Test hossz(LB_2)
37 mm
Szerszámtest kúpossága(BHTA_1)
0 °
Szerszámtest kúpossága(BHTA_2)
0 °
Forgási sebesség maximuma(RPMX)
28 000 1/min
Szerszámtest anyaga
(BMC)
Acél
Balancing method code(BLMC)
No balancing
Elem súlya(WT)
0,3842 kg
Teljes hossz(OAL)
67 mm
Release date(ValFrom20)
2018. 09. 22.
Kiadás azonosítója(RELEASEPACK)
18.2
