Konkrét képviselet
Elérhető
Csomag mennyisége: 1
ISO: C5-570-32-RX-045-L1
Anyagazonosító: 5729006
EAN: 12050360
ANSI: C5-570-32-RX-045-L1

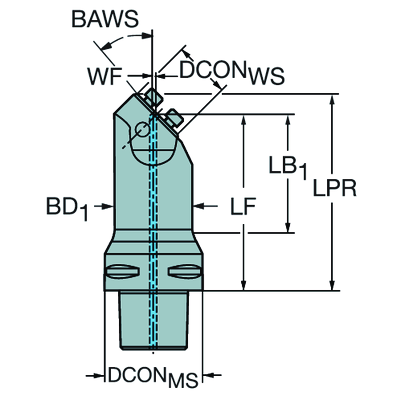

Műszaki illusztrációk
Termékadatok
Csatlakozófelület gép irányban
(ADINTMS)
Coromant Capto (bolt and segment clamping) -size C5
Csatlakozófelület munkadarab irányban
(ADINTWS)
SL (screw mounted) -angled 45 -size 32
Maximum kinyúlás
(OHX)
90 mm
Forgásirány
(HAND)
Right
Hűtőközeg-bevezetés jellege, kód
(CNSC)
axial concentric and radial entry
Hűtőközeg kivezetés jellege(CXSC)
axial concentric exit
Hűtőközeg nyomás(CP)
70 bar
Gépoldali csatlakozási átmérő(DCONMS)
50 mm
Csatlakozás átmérője a szerszámoldalon(DCONWS)
32 mm
Kinyúló hossz(LPR)
101 mm
Gyakorlati hossz(LF_1)
90 mm
Funkcionális szélesség(WF_1)
2 mm
Tényleges magasság(HF_1)
0 mm
Szerszámtest átmérő(BD)
40 mm
Test hossz(LB)
70 mm
Teljes hossz(OAL)
120 mm
Nyomaték(TQ)
8,8 Nm
Szerszámtest anyaga
(BMC)
Acél
Elem súlya(WT)
1,087 kg
Release date(ValFrom20)
2005. 06. 20.
Kiadás azonosítója(RELEASEPACK)
05.2
