Új

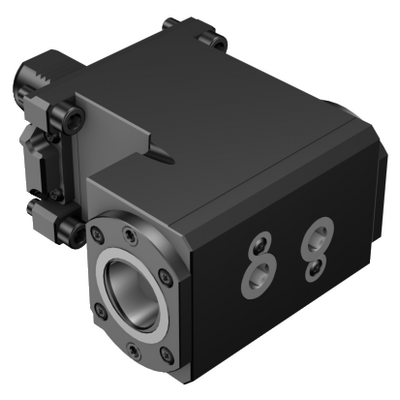

Általános ábrázolás
Listaár: 3 327.00 EUR
Rendelésre tervezve
Csomag mennyisége: 1
ISO: C5-TLI-GM40V-DT
Anyagazonosító: 8923990
EAN: 7323229201014
ANSI: C5-TLI-GM40V-DT

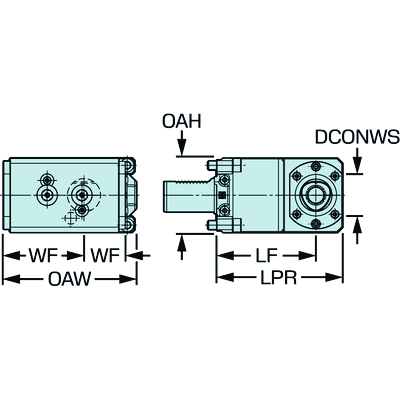

Műszaki illusztrációk
Műszaki illusztrációk
Termékadatok
Csatlakozófelület gép irányban
(ADINTMS)
Gildemeister non-driven turret interface -size GM40V
Csatlakozófelület munkadarab irányban
(ADINTWS)
Coromant Capto (segment clamping) -size C5
Csatlakozások száma, munkadarab oldal(CCONWS)
2
Connection arrangement workpiece side(CONARWS)
linear
Szerszámtest szöge a munkadarab oldalon
(BAWS)
90 °
Forgásirány
(HAND)
Left
Hűtőközeg-bevezetés jellege, kód
(CNSC)
axial concentric entry
Hűtőközeg kivezetés jellege(CXSC)
radial exit
Hűtőközeg nyomás(CP)
80 bar
Elem súlya(WT)
12 kg
Kinyúló hossz(LPR)
152 mm
Gyakorlati hossz(LF_1)
120 mm
Funkcionális szélesség(WF_1)
97,5 mm
Tényleges magasság(HF_1)
0 mm
Teljes hossz(OAL)
215 mm
Teljes magasság(OAH)
89 mm
Teljes szélesség(OAW)
158,5 mm
Nyomaték(TQ_1)
70 Nm
Geometriai jellemző, hajtott rész(KGRPTP_1)
hexagon
Hajtott rész mérete(KGRPS_1)
12
Gépoldali csatlakozási átmérő(DCONMS)
40 mm
Funkcionális átmérő(DFC)
35 mm
Csatlakozás átmérője a szerszámoldalon(DCONWS)
50 mm
Release date(ValFrom20)
2025. 07. 05.
Kiadás azonosítója(RELEASEPACK)
26.1
