Új

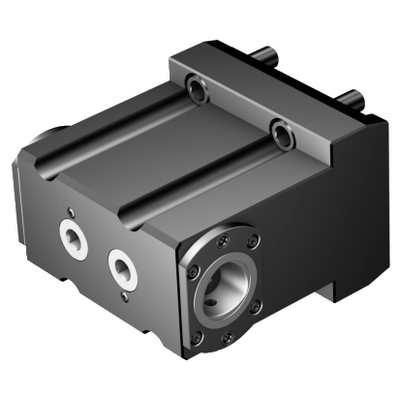

Általános ábrázolás
Rendelésre tervezve
Csomag mennyisége: 1
ISO: C5-TLI-OK60A-DT
Anyagazonosító: 8923984
EAN: 7323229200956
ANSI: C5-TLI-OK60A-DT

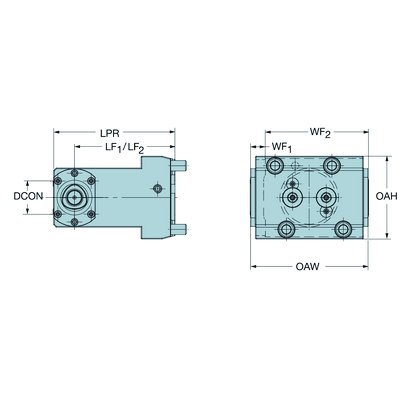

Műszaki illusztrációk
Termékadatok
Csatlakozófelület gép irányban
(ADINTMS)
Okuma non-driven turret interface -size OK60A
Csatlakozófelület munkadarab irányban
(ADINTWS)
Coromant Capto (segment clamping) -size C5
Csatlakozások száma, munkadarab oldal(CCONWS)
2
Connection arrangement workpiece side(CONARWS)
linear
Szerszámtest szöge a munkadarab oldalon
(BAWS)
90 °
Forgásirány
(HAND)
Left
Hűtőközeg-bevezetés jellege, kód
(CNSC)
decentral over flange and axial
Hűtőközeg kivezetés jellege(CXSC)
radial exit
Hűtőközeg nyomás(CP)
80 bar
Elem súlya(WT)
9,1 kg
Kinyúló hossz(LPR)
119 mm
Gyakorlati hossz(LF_1)
90 mm
Funkcionális szélesség(WF_1)
17,5 mm
Tényleges magasság(HF_1)
0 mm
Teljes hossz(OAL)
119 mm
Teljes magasság(OAH)
95 mm
Teljes szélesség(OAW)
135,5 mm
Nyomaték(TQ_1)
50 Nm
Geometriai jellemző, hajtott rész(KGRPTP_1)
hexagon
Hajtott rész mérete(KGRPS_1)
10
Funkcionális átmérő(DFC)
35 mm
Csatlakozás átmérője a szerszámoldalon(DCONWS)
50 mm
Release date(ValFrom20)
2025. 07. 05.
Kiadás azonosítója(RELEASEPACK)
26.1
