C5-Y25D-050-200
C5-Y25D-050-200
Coromant Capto® – vezetőcsapos csillapított marótárcsa-csatlakozóelem

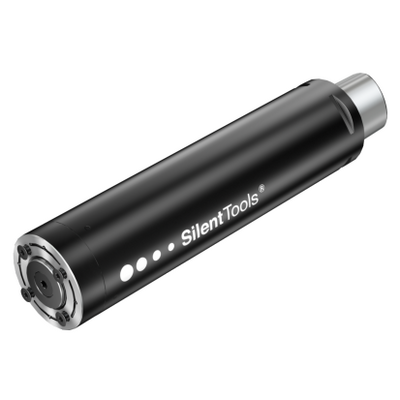

Általános ábrázolás
Csomag mennyisége: 1
ISO: C5-Y25D-050-200
Anyagazonosító: 6734141
EAN: 26734141
ANSI: C5-Y25D-050-200

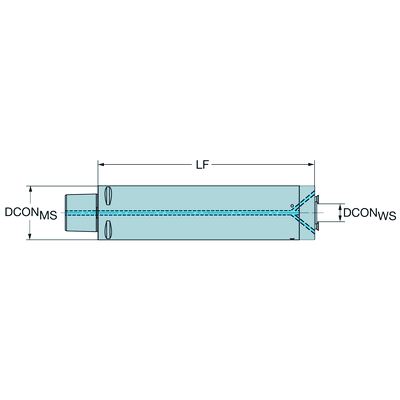

Műszaki illusztrációk
Termékadatok
Csatlakozófelület gép irányban
(ADINTMS)
Coromant Capto (bolt and segment clamping) -size C5
Csatlakozófelület munkadarab irányban
(ADINTWS)
Arbor -Coromant disc mill (4 bolts) -inch: Y25
Silent Tools™(DPC)
Igen
Hűtőközeg-bevezetés jellege, kód
(CNSC)
axial concentric and radial entry
Hűtőközeg kivezetés jellege(CXSC)
axial inclined exit
Hűtőközeg nyomás(CP)
70 bar
Gépoldali csatlakozási átmérő(DCONMS)
50 mm
Funkcionális átmérő(DFC)
35 mm
Standard szám(STDNO)
ISO26623-1
Maximum allowed body temperature(TBX)
130 C
Max. Forgácsolóerő(FFCX)
2600 N
Csatlakozás átmérője a szerszámoldalon(DCONWS)
25,4 mm
Kappa (z-tengely forgatás)(KAP)
0 °
Gyakorlati hossz(LF)
200 mm
Szerszámtest átmérő(BD_1)
50 mm
Test hossz(LB_1)
200 mm
Szerszámtest kúpossága(BHTA_1)
0 °
Nyomaték(TQ)
3,9 Nm
Forgási sebesség maximuma(RPMX)
12 000 1/min
Szerszámtest anyaga
(BMC)
Acél
Balancing method code(BLMC)
No balancing
Elem súlya(WT)
3,5 kg
Teljes hossz(OAL)
200 mm
Release date(ValFrom20)
2014. 11. 27.
Kiadás azonosítója(RELEASEPACK)
15.1
