Konkrét képviselet
Elérhető
Csomag mennyisége: 1
ISO: C6-391.EH-16 076
Anyagazonosító: 6048721
EAN: 26048721
ANSI: C6-391.EH-16 076

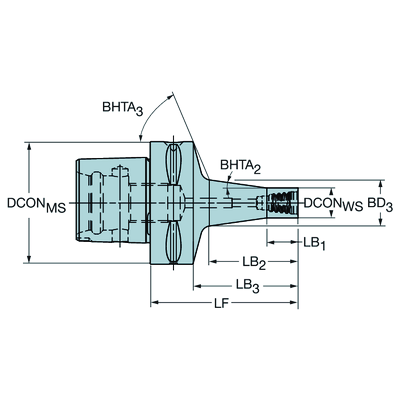

Műszaki illusztrációk
Termékadatok
Csatlakozófelület gép irányban
(ADINTMS)
Coromant Capto (bolt and segment clamping) -size C6
Csatlakozófelület munkadarab irányban
(ADINTWS)
Coromant EH -metric - E16
Hűtőközeg-bevezetés jellege, kód
(CNSC)
axial concentric and radial entry
Hűtőközeg kivezetés jellege(CXSC)
axial concentric exit
Hűtőközeg nyomás(CP)
150 bar
Gépoldali csatlakozási átmérő(DCONMS)
63 mm
Funkcionális átmérő(DFC)
44 mm
Standard szám(STDNO)
ISO26623-1
Csatlakozás átmérője a szerszámoldalon(DCONWS)
15,4 mm
Kappa (z-tengely forgatás)(KAP)
0 °
Gyakorlati hossz(LF)
76 mm
Szerszámtest átmérő(BD_1)
15,4 mm
Szerszámtest átmérő(BD_2)
15,4 mm
Szerszámtest átmérő(BD_3)
23,7 mm
Szerszámtest átmérő(BD_4)
63 mm
Test hossz(LB_1)
16 mm
Test hossz(LB_2)
45,6 mm
Test hossz(LB_3)
54 mm
Test hossz(LB_4)
76 mm
Szerszámtest kúpossága(BHTA_1)
0 °
Szerszámtest kúpossága(BHTA_2)
8 °
Szerszámtest kúpossága(BHTA_3)
66,8 °
Szerszámtest kúpossága(BHTA_4)
0 °
Nyomaték(TQ)
30 Nm
Forgási sebesség maximuma(RPMX)
20 000 1/min
Szerszámtest anyaga
(BMC)
Acél
Balancing method code(BLMC)
Balancing by design
Elem súlya(WT)
0,992 kg
Teljes hossz(OAL)
114 mm
Release date(ValFrom20)
2011. 09. 20.
Kiadás azonosítója(RELEASEPACK)
11.2
