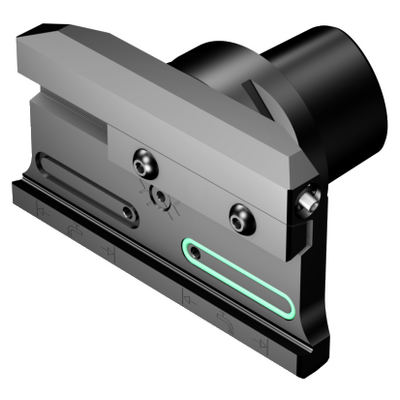

Általános ábrázolás
Nincs raktáron
Csomag mennyisége: 1
ISO: C6-APBA-050-25HP
Anyagazonosító: 7086876
EAN: 7323221216931
ANSI: C6-APBA-050-25HP

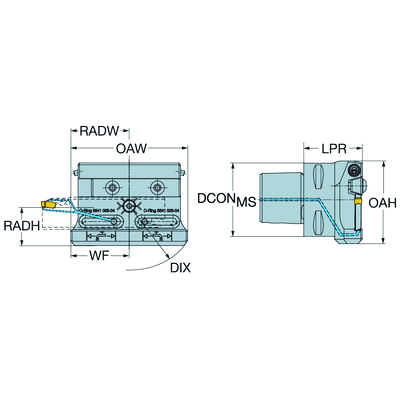

Műszaki illusztrációk
Termékadatok
Csatlakozófelület gép irányban
(ADINTMS)
Coromant Capto (bolt and segment clamping) -size C6
Csatlakozófelület munkadarab irányban
(ADINTWS)
Parting off and grooving blade -size 25
Maximum kinyúlás
(OHX)
45 mm
Forgásirány
(HAND)
Neutral
Hűtőközeg-bevezetés jellege, kód
(CNSC)
axial concentric and radial entry
Hűtőközeg kivezetés jellege(CXSC)
decentral exit with nozzles, adjustable
Hűtőközeg nyomás(CP)
70 bar
Gépoldali csatlakozási átmérő(DCONMS)
63 mm
Kinyúló hossz(LPR)
50 mm
Gyakorlati hossz(LF_1)
45 mm
Gyakorlati hossz(LF_2)
45 mm
Funkcionális szélesség(WF_1)
41 mm
Funkcionális szélesség(WF_2)
41 mm
Tényleges magasság(HF_1)
25 mm
Tényleges magasság(HF_2)
25 mm
Teljes hossz(OAL)
88 mm
Teljes magasság(OAH)
69 mm
Teljes szélesség(OAW)
82 mm
Legalsó pont a referenciasíkhoz képest(RADH)
37 mm
Radiális szélesség(RADW)
41 mm
A legnagyobb elfordulási átmérő a szerszámváltóban(DIX)
103 mm
Nyomaték(TQ)
10 Nm
Szerszámtest anyaga
(BMC)
Acél
Elem súlya(WT)
1,653 kg
Release date(ValFrom20)
2017. 02. 19.
Kiadás azonosítója(RELEASEPACK)
17.1
