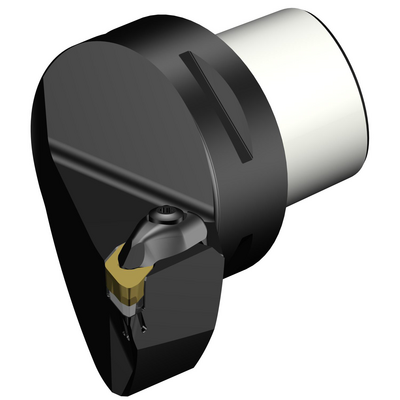

C6-CP-25BR-45065-11B
C6-CP-25BR-45065-11B
CoroTurn® Prime, forgácsolóegység esztergáláshozchevron_right
Konkrét képviselet
Helyébe a következő lép: C6-CP-25BR-45065-12B
Elérhető
Nem kompatibilis az eredeti termékhez kapcsolódó lapkákkal.
Csomag mennyisége: 1
ISO: C6-CP-25BR-45065-11B
Anyagazonosító: 7100732
EAN: 7323221284732
ANSI: C6-CP-25BR-45065-11B

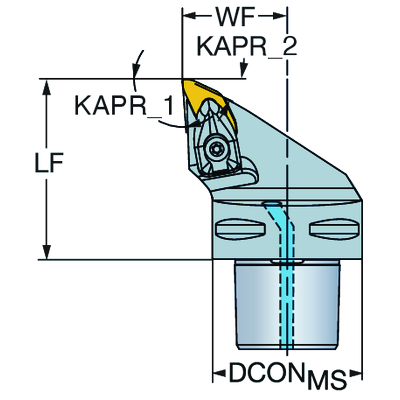

Műszaki illusztrációk
Termékadatok
Szerszám forgácsoló élszöge(KAPR_1)
95 °
Szerszám forgácsoló élszöge(KAPR_2)
25 °
Szerszámelhelyezési szög(PSIR)
-5 °
Befogás típuskódja(MTP)
clamp on top of insert and into hole
Forgácsolóelem csatlakozófelület azonosítók, 2. rész(CUTINT_MASTER)
CoroTurn PRIME CP-B (CP-B1108)
Csatlakozófelület gép irányban
(ADINTMS)
Coromant Capto (bolt and segment clamping) -size C6
Mélyítő szög, maximum
(RMPX)
23 °
Legkisebb furat átmérő(DMIN_1)
340 mm
Legkisebb furat átmérő(DMIN_2)
280 mm
Szerszámtest szöge a munkadarab oldalon
(BAWS)
0 °
Szerszámtest szöge a gépoldalon(BAMS)
0 °
Maximum kinyúlás
(OHX)
65 mm
Forgásirány
(HAND)
Right
Hűtőközeg kivezetés jellege(CXSC)
axial inclined exit
Hűtőközeg-bevezetés jellege, kód
(CNSC)
axial concentric and radial entry
Hűtőközeg nyomás(CP)
150 bar
Gépoldali csatlakozási átmérő(DCONMS)
63 mm
Gyakorlati hossz(LF)
65 mm
Funkcionális szélesség(WF)
45 mm
Tényleges magasság(HF)
0 mm
Merőleges homlokszög(GAMO)
0 °
Terelőszög(LAMS)
0 °
Nyomaték(TQ)
4 Nm
Szerszámtest anyaga
(BMC)
Acél
Elem súlya(WT)
1,193 kg
Fő váltólapka azonosítása(MIID)
CP-B1108
Teljes hossz(OAL)
103 mm
Lapkafészek(SSC_M)
CP-B11
Váltólapka fészekméret kódja, angolszász(SSC_N)
CP-B11
Release date(ValFrom20)
2017. 02. 20.
Kiadás azonosítója(RELEASEPACK)
17.1
