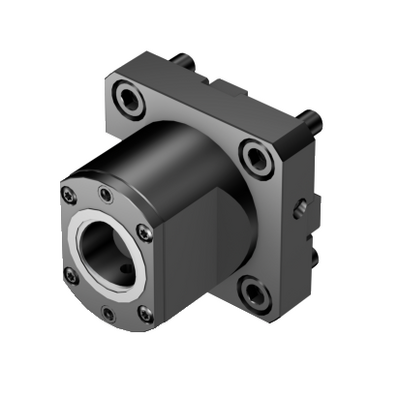

Általános ábrázolás
Elérhető
Csomag mennyisége: 1
ISO: C6-TRI-EM75A
Anyagazonosító: 7075635
EAN: 7323221160494
ANSI: C6-TRI-EM75A
Műszaki illusztrációk
Termékadatok
Csatlakozófelület gép irányban
(ADINTMS)
EMAG non-driven turret interface -size EM75A
Csatlakozófelület munkadarab irányban
(ADINTWS)
Coromant Capto (segment clamping) -size C6
Csatlakozások száma, munkadarab oldal(CCONWS)
1
Szerszámtest szöge a munkadarab oldalon
(BAWS)
0 °
Forgásirány
(HAND)
Right
Hűtőközeg-bevezetés jellege, kód
(CNSC)
decentral over flange and axial
Hűtőközeg kivezetés jellege(CXSC)
radial exit
Hűtőközeg nyomás(CP)
80 bar
Elem súlya(WT)
7,1 kg
Kinyúló hossz(LPR)
107 mm
Gyakorlati hossz(LF_1)
107 mm
Funkcionális szélesség(WF_1)
0 mm
Tényleges magasság(HF_1)
0 mm
Teljes hossz(OAL)
112 mm
Teljes magasság(OAH)
112 mm
Teljes szélesség(OAW)
120 mm
Nyomaték(TQ_1)
90 Nm
Geometriai jellemző, hajtott rész(KGRPTP_1)
hexagon
Hajtott rész mérete(KGRPS_1)
12
Funkcionális átmérő(DFC)
44 mm
Csatlakozás átmérője a szerszámoldalon(DCONWS)
63 mm
Release date(ValFrom20)
2016. 09. 22.
Kiadás azonosítója(RELEASEPACK)
16.2
