Általános ábrázolás
Csomag mennyisége: 1
ISO: EH25-A32-CE-190
Anyagazonosító: 6408245
EAN: 26408245
ANSI: EH25-A32-CE-190

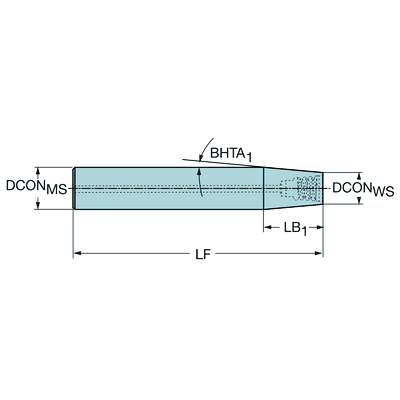

Műszaki illusztrációk
Termékadatok
Csatlakozófelület gép irányban
(ADINTMS)
Cylindrical shank without clamping features (without flange) -metric: 32.0
Szár átmérő tűrése(TCDCON)
h6
Csatlakozófelület munkadarab irányban
(ADINTWS)
Coromant EH -metric - E25
Hűtőközeg-bevezetés jellege, kód
(CNSC)
axial concentric entry
Hűtőközeg kivezetés jellege(CXSC)
axial concentric exit
Hűtőközeg nyomás(CP)
80 bar
Gépoldali csatlakozási átmérő(DCONMS)
32 mm
Csatlakozás átmérője a szerszámoldalon(DCONWS)
24,1 mm
Kappa (z-tengely forgatás)(KAP)
0 °
Gyakorlati hossz(LF)
190 mm
Szerszámtest átmérő(BD_1)
24,1 mm
Szerszámtest átmérő(BD_2)
32 mm
Test hossz(LB_1)
45,1 mm
Test hossz(LB_2)
190 mm
Szerszámtest kúpossága(BHTA_1)
5 °
Szerszámtest kúpossága(BHTA_2)
0 °
Nyomaték(TQ)
65 Nm
Forgási sebesség maximuma(RPMX)
20 000 1/min
Szerszámtest anyaga
(BMC)
Carbide
Balancing method code(BLMC)
Balancing by design
Elem súlya(WT)
1,982 kg
Teljes hossz(OAL)
190 mm
Release date(ValFrom20)
2013. 09. 24.
Kiadás azonosítója(RELEASEPACK)
13.2
