Konkrét képviselet
Csomag mennyisége: 1

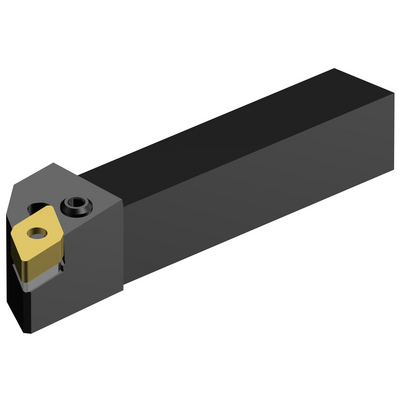

ISO: PDJNR 1616H 11
Anyagazonosító: 5739633
EAN: 10411682
ANSI: PDJNR 1616H 11
Műszaki illusztrációk
Termékadatok
Szerszám forgácsoló élszöge(KAPR_1)
93 °
Szerszámelhelyezési szög(PSIR)
-3 °
Befogás típuskódja(MTP)
clamp with pin through hole
Forgácsolóelem csatlakozófelület azonosítók, 2. rész(CUTINT_MASTER)
DNMG 110408
Csatlakozófelület gép irányban
(ADINTMS)
Rectangular shank -metric: 16 x 16
Mélyítő szög, maximum
(RMPX)
27 °
Szerszámtest szöge a munkadarab oldalon
(BAWS)
0 °
Szerszámtest szöge a gépoldalon(BAMS)
0 °
Maximum kinyúlás
(OHX)
29,7 mm
Forgásirány
(HAND)
Right
Hűtőközeg kivezetés jellege(CXSC)
no coolant exit
Hűtőközeg-bevezetés jellege, kód
(CNSC)
without coolant entry
Hasábszár szélesség(B)
16 mm
Szármagasság(H)
16 mm
Gyakorlati hossz(LF)
100 mm
Funkcionális szélesség(WF)
20 mm
Tényleges magasság(HF)
16 mm
Merőleges homlokszög(GAMO)
-6 °
Terelőszög(LAMS)
-7 °
Nyomaték(TQ)
2 Nm
Szerszámtest anyaga
(BMC)
Acél
Elem súlya(WT)
0,1989 kg
Fő váltólapka azonosítása(MIID)
DNMG 11 04 08
Teljes hossz(OAL)
100 mm
Lapkafészek(SSC_M)
11
Váltólapka fészekméret kódja, angolszász(SSC_N)
3/8
Release date(ValFrom20)
1990. 04. 23.
Kiadás azonosítója(RELEASEPACK)
90.2
