Konkrét képviselet
Csomag mennyisége: 1
ISO: PSBNL 3232P 19
Anyagazonosító: 5738894
EAN: 10164394
ANSI: PSBNL 3232P 19

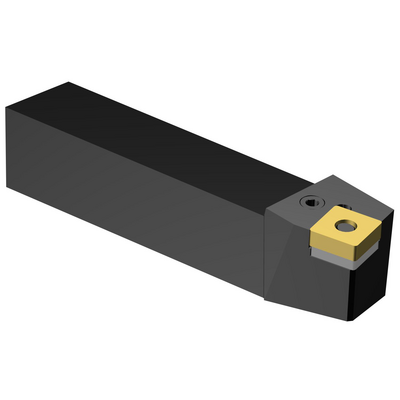

Műszaki illusztrációk
Termékadatok
Szerszám forgácsoló élszöge(KAPR_1)
75 °
Szerszámelhelyezési szög(PSIR)
15 °
Befogás típuskódja(MTP)
clamp with pin through hole
Forgácsolóelem csatlakozófelület azonosítók, 2. rész(CUTINT_MASTER)
SNMG 190612
Csatlakozófelület gép irányban
(ADINTMS)
Rectangular shank -metric: 32 x 32
Mélyítő szög, maximum
(RMPX)
10 °
Szerszámtest szöge a munkadarab oldalon
(BAWS)
0 °
Szerszámtest szöge a gépoldalon(BAMS)
0 °
Maximum kinyúlás
(OHX)
1,5433 inch
Forgásirány
(HAND)
Left
Hűtőközeg kivezetés jellege(CXSC)
no coolant exit
Hűtőközeg-bevezetés jellege, kód
(CNSC)
without coolant entry
Hasábszár szélesség(B)
1,2598 inch
Szármagasság(H)
1,2598 inch
Gyakorlati hossz(LF)
6,6929 inch
Funkcionális szélesség(WF)
1,063 inch
Tényleges magasság(HF)
1,2598 inch
Merőleges homlokszög(GAMO)
-6 °
Terelőszög(LAMS)
-6 °
Nyomaték(TQ)
7,3756 ftlbf
Szerszámtest anyaga
(BMC)
Acél
Elem súlya(WT)
2,9696 lb
Fő váltólapka azonosítása(MIID)
SNMG 19 06 12
Teljes hossz(OAL)
6,6929 inch
Lapkafészek(SSC_M)
19
Váltólapka fészekméret kódja, angolszász(SSC_N)
3/4
Release date(ValFrom20)
1973. 04. 23.
Kiadás azonosítója(RELEASEPACK)
73.1
