Konkrét képviselet
Csomag mennyisége: 1

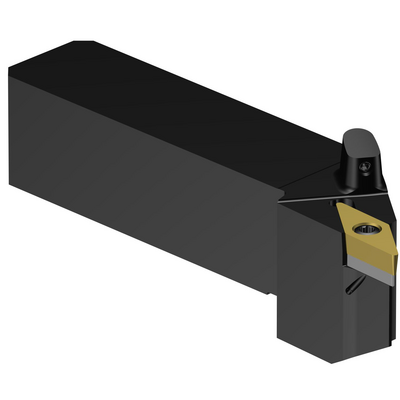

ISO: QS-SVJBL 16 3C
Anyagazonosító: 7446545
EAN: 7323223193841
ANSI: QS-SVJBL 16 3C
Műszaki illusztrációk
Termékadatok
Szerszám forgácsoló élszöge(KAPR_1)
93 °
Szerszámelhelyezési szög(PSIR)
-3 °
Befogás típuskódja(MTP)
clamp with screw through hole
Forgácsolóelem csatlakozófelület azonosítók, 2. rész(CUTINT_MASTER)
VBMT 160408/ VCMT 160408
Csatlakozófelület gép irányban
(ADINTMS)
Rectangular shank -inch: 1 x 1
Mélyítő szög, maximum
(RMPX)
44 °
Szerszámtest szöge a munkadarab oldalon
(BAWS)
0 °
Szerszámtest szöge a gépoldalon(BAMS)
0 °
Minimum kinyúlás(OHN)
39 mm
Maximum kinyúlás
(OHX)
64,4 mm
Forgásirány
(HAND)
Left
Hűtőközeg kivezetés jellege(CXSC)
Axially concentric or off-center with nozzle, adjustable
Hűtőközeg-bevezetés jellege, kód
(CNSC)
axial concentric and radial entry
Hűtőközeg bevezető menet mérete(CNT)
G 1/8-28
Hűtőközeg nyomás(CP)
150 bar
Hasábszár szélesség(B)
25,4 mm
Szármagasság(H)
25,4 mm
Gyakorlati hossz(LF)
123 mm
Funkcionális szélesség(WF)
31,75 mm
Tényleges magasság(HF)
25,4 mm
Fej alsó eltolás hossz(HBL)
39 mm
Merőleges homlokszög(GAMO)
0 °
Terelőszög(LAMS)
0 °
Nyomaték(TQ)
3 Nm
Szerszámtest anyaga
(BMC)
Acél
Elem súlya(WT)
0,51 kg
Fő váltólapka azonosítása(MIID)
VBMT 16 04 08
Teljes hossz(OAL)
123 mm
Lapkafészek(SSC_M)
16
Váltólapka fészekméret kódja, angolszász(SSC_N)
3/8
Release date(ValFrom20)
2018. 02. 22.
Kiadás azonosítója(RELEASEPACK)
18.1
