R217.14C116200CC30K 1630
R217.14C116200CC30K 1630

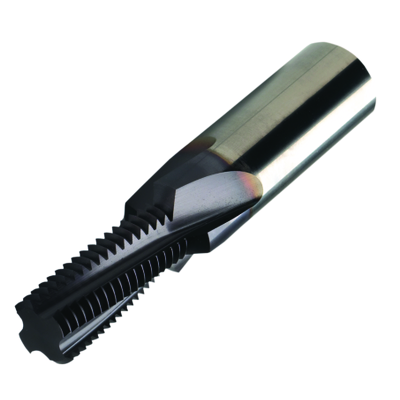

Általános ábrázolás
Rendelésre tervezve
Csomag mennyisége: 1
ISO: R217.14C116200CC30K 1630
Anyagazonosító: 6304511
EAN: 26304511
ANSI: R217.14C116200CC30K 1630
Műszaki illusztrációk
Termékadatok
Anyagbesorolás 1. szint(TMC1ISO)
P
M
K
N
S
H
Menetalak típusa(THFT)
M (Metric 60°)
Menettípus(TTP)
internal
Menetátmérő százaléka(FTDZ)
M14X2.0
Menetemelkedés(TP)
2 mm
Forgácsolási átmérő(DC_2)
11,6 mm
Legnagyobb forgácsolási átmérő(DCX)
16 mm
Countersink angle(SIGCSK)
90 °
Forgácsolási átmérő(DC_1)
11,6 mm
Szerszám forgácsoló élszöge
(KAPR)
45 °
Alapvető szabványos csoport(BSG)
COROMANT
Legnagyobb fogásmélység
(APMX)
31,3 mm
Hasznos hossz
(LU)
32,4 mm
Csatlakozófelület gép irányban
(ADINTMS)
Cylindrical shank (DIN6535-HA) -metric: 16
Szár átmérő tűrése(TCDCON)
h6
Anyagminőség
(GRADE)
1630
Hordozó(SUBSTRATE)
HC
Bevonat(COATING)
PVD TiAlN
Hűtőközeg-bevezetés jellege, kód
(CNSC)
axial concentric entry
Hűtőközeg nyomás(CP)
20 bar
Sugárirányú homlokszög(GAMF)
1,5 °
Perifériális effektív forgácsolóélek száma(ZEFP)
4
Gépoldali csatlakozási átmérő(DCONMS)
16 mm
Gyakorlati hossz(LF_1)
92 mm
Gyakorlati hossz(LF_2)
60,7 mm
Szerszámtest átmérő(BD)
16 mm
Nyak átmérő(DN)
16 mm
Test hossz(LB)
31,3 mm
Horony spirálszög(FHA)
10 °
Forgási sebesség maximuma(RPMX)
80 000 1/min
Elem súlya(WT)
0,1933 kg
Teljes hossz(OAL)
92 mm
Release date(ValFrom20)
2012. 09. 19.
Kiadás azonosítója(RELEASEPACK)
12.2
