T100-KM105DA-M12 D210
T100-KM105DA-M12 D210
CoroTap® 100, egyenes hornyú forgácsoló menetfúróchevron_right

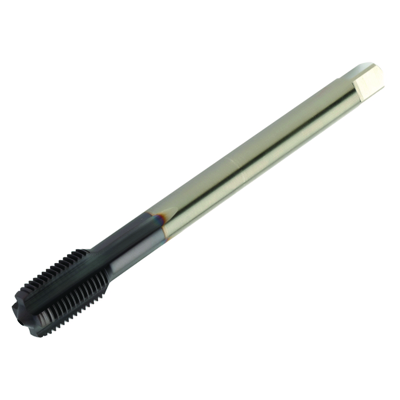

Általános ábrázolás
Elérhető
Csomag mennyisége: 1
ISO: T100-KM105DA-M12 D210
Anyagazonosító: 6871211
EAN: 7323220280797
ANSI: T100-KM105DA-M12 D210
Kezdő értékek
K2.2.C.UT, Keménység: 245 HB
K
vc 50 m/min

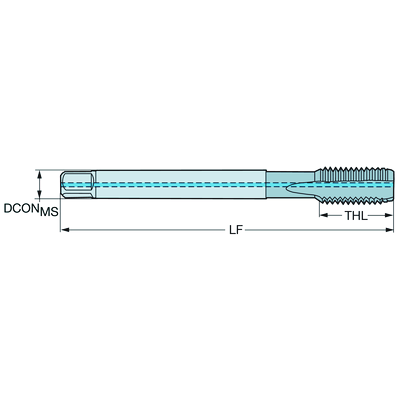

Műszaki illusztrációk
Termékadatok
Anyagbesorolás 1. szint(TMC1ISO)
K
Menetátmérő mérete(TDZ)
M 12
Menetalak típusa(THFT)
M (Metric 60°)
Menetélletörés hossza(TCL)
4,4353 mm
Menetemelkedés(TP)
1,75 mm
Menetátmérő(TD)
12 mm
Előre megmunkált furat átmérője(PHD)
10,2 mm
Premachined hole type(PHT)
blind hole
Furat típusa(HTY)
through/blind
Menet tűrésosztály(TCTR)
6HX
Alapvető szabványos csoport(BSG)
DIN 376
Hasznos hossz
(LU)
83 mm
Csatlakozófelület gép irányban
(ADINTMS)
Tap shank DIN -metric: 9.00 x 7.00
Forgácstörő - gyártó jelölése
(CBMD)
KM
Anyagminőség
(GRADE)
D210
Hordozó(SUBSTRATE)
HSS-E-PM
Bevonat(COATING)
PVD TiAlN
Hűtőközeg-bevezetés jellege, kód
(CNSC)
axial concentric entry
Hűtőközeg kivezetés jellege(CXSC)
axial concentric exit
Hűtőközeg nyomás(CP)
10 bar
Gépoldali csatlakozási átmérő(DCONMS)
9 mm
Szár átmérő tűrése(TCDCON)
h9
Gyakorlati hossz(LF)
110 mm
Nyak átmérő(DN)
8,6 mm
Hornyok száma(NOF)
5
Horony spirálszög(FHA)
0 °
Sugárirányú homlokszög(GAMF)
3 °
Menet hossza(THL)
23 mm
Menet hátkúp tulajdonság(THBTP)
Igen
Menetélletörés típusa(THCHT)
C = 2-3xTP
Elem súlya(WT)
0,057 kg
Teljes hossz(OAL)
110 mm
Release date(ValFrom20)
2015. 09. 22.
Kiadás azonosítója(RELEASEPACK)
15.2
