T100-NM102JB-M4X050 N1PR
T100-NM102JB-M4X050 N1PR
CoroTap® 100, egyenes hornyú forgácsoló menetfúróchevron_right
Általános ábrázolás
Elérhető
Csomag mennyisége: 1
ISO: T100-NM102JB-M4X050 N1PR
Anyagazonosító: 8330289
EAN: 7323227103136
ANSI: T100-NM102JB-M4X050 N1PR
Kezdő értékek
N1.3.C.AG, Keménység: 90 HB
N
vc 45 m/min

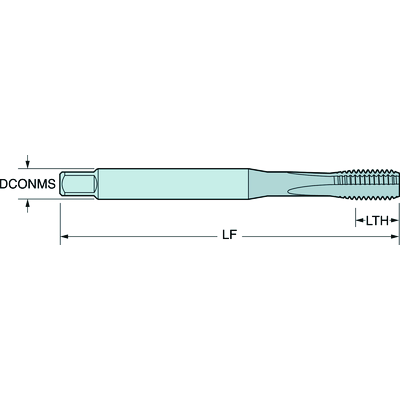

Műszaki illusztrációk
Termékadatok
Anyagbesorolás 1. szint(TMC1ISO)
N
Menetátmérő mérete(TDZ)
MF 4x0.5
Menetalak típusa(THFT)
MF 60°
Menetélletörés hossza(TCL)
0,875 mm
Menetemelkedés(TP)
0,5 mm
Menetátmérő(TD)
4 mm
Előre megmunkált furat átmérője(PHD)
3,5 mm
Premachined hole type(PHT)
blind hole
Furat típusa(HTY)
through/blind
Menet tűrésosztály(TCTR)
6HX
Alapvető szabványos csoport(BSG)
JISB4436
Hasznos hossz
(LU)
21 mm
Csatlakozófelület gép irányban
(ADINTMS)
Tap shank JIS -metric: 5.00 x 4.00
Forgácstörő - gyártó jelölése
(CBMD)
NM
Anyagminőség
(GRADE)
N1PR
Hordozó(SUBSTRATE)
HSS-E-PM
Bevonat(COATING)
CVD DLC TaC
Hűtőközeg-bevezetés jellege, kód
(CNSC)
without coolant entry
Hűtőközeg kivezetés jellege(CXSC)
no coolant exit
Gépoldali csatlakozási átmérő(DCONMS)
5 mm
Szár átmérő tűrése(TCDCON)
H9
Gyakorlati hossz(LF)
52 mm
Nyak átmérő(DN)
2,97 mm
Hornyok száma(NOF)
3
Horony spirálszög(FHA)
0 °
Sugárirányú homlokszög(GAMF)
8 °
Menet hossza(THL)
12 mm
Menet hátkúp tulajdonság(THBTP)
Igen
Menetélletörés típusa(THCHT)
E = 1.5-2xTP
Elem súlya(WT)
0,011 kg
Teljes hossz(OAL)
52 mm
Release date(ValFrom20)
2023. 02. 20.
Kiadás azonosítója(RELEASEPACK)
23.1
