T100-NM106DA-M10 N1PR
T100-NM106DA-M10 N1PR
CoroTap® 100, egyenes hornyú forgácsoló menetfúróchevron_right

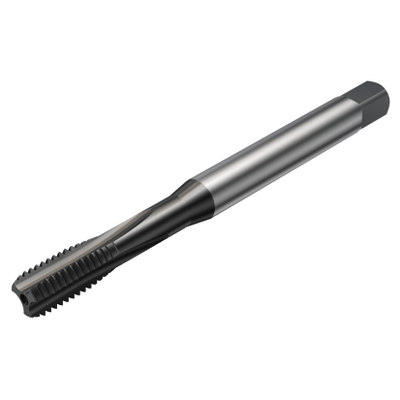

Általános ábrázolás
Elérhető
Csomag mennyisége: 1
ISO: T100-NM106DA-M10 N1PR
Anyagazonosító: 8330206
EAN: 7323227102412
ANSI: T100-NM106DA-M10 N1PR
Kezdő értékek
N1.3.C.AG, Keménység: 90 HB
N
vc 45 m/min
Műszaki illusztrációk
Termékadatok
Anyagbesorolás 1. szint(TMC1ISO)
N
Menetátmérő mérete(TDZ)
M 10
Menetalak típusa(THFT)
M (Metric 60°)
Menetélletörés hossza(TCL)
2,625 mm
Menetemelkedés(TP)
1,5 mm
Menetátmérő(TD)
10 mm
Előre megmunkált furat átmérője(PHD)
8,5 mm
Premachined hole type(PHT)
blind hole
Furat típusa(HTY)
through/blind
Menet tűrésosztály(TCTR)
6HX
Alapvető szabványos csoport(BSG)
DIN371
Hasznos hossz
(LU)
39 mm
Csatlakozófelület gép irányban
(ADINTMS)
Tap shank DIN -metric: 10.00 x 8.00
Forgácstörő - gyártó jelölése
(CBMD)
NM
Anyagminőség
(GRADE)
N1PR
Hordozó(SUBSTRATE)
HSS-E-PM
Bevonat(COATING)
CVD DLC TaC
Hűtőközeg-bevezetés jellege, kód
(CNSC)
axial concentric entry
Hűtőközeg kivezetés jellege(CXSC)
axial concentric exit
Gépoldali csatlakozási átmérő(DCONMS)
10 mm
Szár átmérő tűrése(TCDCON)
H9
Gyakorlati hossz(LF)
100 mm
Nyak átmérő(DN)
7,7 mm
Hornyok száma(NOF)
3
Horony spirálszög(FHA)
0 °
Sugárirányú homlokszög(GAMF)
8 °
Menet hossza(THL)
20 mm
Menet hátkúp tulajdonság(THBTP)
Igen
Menetélletörés típusa(THCHT)
E = 1.5-2xTP
Elem súlya(WT)
0,053 kg
Teljes hossz(OAL)
100 mm
Release date(ValFrom20)
2023. 02. 20.
Kiadás azonosítója(RELEASEPACK)
23.1
