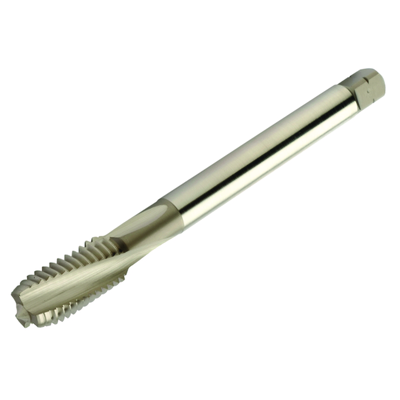

Általános ábrázolás
Helyébe a következő lép: T300-XM100AE-5/16 C150
Elérhető
Az eredeti termékhez képest eltérő minőség – Ellenőrizze a forgácsolási sebességet.
Elérhető
Csomag mennyisége: 1
ISO: T300-NM100AE-5/16 D150
Anyagazonosító: 7605939
EAN: 7323223903617
ANSI: T300-NM100AE-5/16 D150
Kezdő értékek
N1.3.C.AG, Keménység: 90 HB
N
vc 20 m/min
Műszaki illusztrációk
Termékadatok
Anyagbesorolás 1. szint(TMC1ISO)
N
Menetátmérő mérete(TDZ)
UNC 5/16-18
Menetalak típusa(THFT)
UNC 60°
Menetélletörés hossza(TCL)
3,3012 mm
Menetek száma colonként(TPI)
18
Menetátmérő(TD)
7,9375 mm
Előre megmunkált furat átmérője(PHD)
6,6 mm
Premachined hole type(PHT)
blind hole
Furat típusa(HTY)
blind hole
Menet tűrésosztály(TCTR)
2B
Alapvető szabványos csoport(BSG)
DIN/ANSI
Hasznos hossz
(LU)
30,2031 mm
Csatlakozófelület gép irányban
(ADINTMS)
Tap shank ANSI -inch: 0.318 x 0.238
Forgácstörő - gyártó jelölése
(CBMD)
NM
Anyagminőség
(GRADE)
D150
Hordozó(SUBSTRATE)
HSS-E-PM
Hűtőközeg-bevezetés jellege, kód
(CNSC)
without coolant entry
Hűtőközeg kivezetés jellege(CXSC)
no coolant exit
Gépoldali csatlakozási átmérő(DCONMS)
8,0772 mm
Szár átmérő tűrése(TCDCON)
h9
Gyakorlati hossz(LF)
90 mm
Nyak átmérő(DN)
5,65 mm
Hornyok száma(NOF)
3
Horony spirálszög(FHA)
15 °
Sugárirányú homlokszög(GAMF)
10 °
Menet hossza(THL)
18 mm
Menetélletörés típusa(THCHT)
C = 2-3xTP
Elem súlya(WT)
0,033 kg
Teljes hossz(OAL)
90 mm
Release date(ValFrom20)
2018. 07. 21.
Kiadás azonosítója(RELEASEPACK)
18.2
