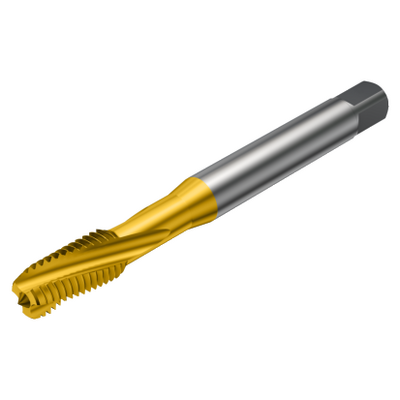

Általános ábrázolás
Elérhető
Csomag mennyisége: 1
ISO: T300-XM101DA-M30 B125
Anyagazonosító: 8251233
EAN: 7323226779929
ANSI: T300-XM101DA-M30 B125
Kezdő értékek
P2.1.Z.AN, Keménység: 175 HB
P
vc 45 m/min
M1.0.Z.AQ, Keménység: 200 HB
M
vc 15 m/min
N1.3.C.AG, Keménység: 90 HB
N
vc 22 m/min
S2.0.Z.AG, Keménység: 350 HB
S
vc 8 m/min
Műszaki illusztrációk
Termékadatok
Anyagbesorolás 1. szint(TMC1ISO)
P
M
N
S
Menetátmérő mérete(TDZ)
M 30
Menetalak típusa(THFT)
M (Metric 60°)
Menetélletörés hossza(TCL)
7,1929 mm
Menetemelkedés(TP)
3,5 mm
Menetátmérő(TD)
30 mm
Előre megmunkált furat átmérője(PHD)
26,5 mm
Premachined hole type(PHT)
blind hole
Furat típusa(HTY)
through/blind
Menet tűrésosztály(TCTR)
6H
Alapvető szabványos csoport(BSG)
DIN376
Hasznos hossz
(LU)
108 mm
Csatlakozófelület gép irányban
(ADINTMS)
Tap shank DIN -metric: 22.00 x 18.00
Forgácstörő - gyártó jelölése
(CBMD)
XM
Anyagminőség
(GRADE)
B125
Hordozó(SUBSTRATE)
HSS-E
Bevonat(COATING)
PVD TiN
Hűtőközeg-bevezetés jellege, kód
(CNSC)
without coolant entry
Hűtőközeg kivezetés jellege(CXSC)
no coolant exit
Gépoldali csatlakozási átmérő(DCONMS)
22 mm
Gyakorlati hossz(LF)
180 mm
Nyak átmérő(DN)
21,6 mm
Hornyok száma(NOF)
4
Horony spirálszög(FHA)
15 °
Sugárirányú homlokszög(GAMF)
10 °
Menet hossza(THL)
36 mm
Menetélletörés típusa(THCHT)
C = 2-3xTP
Elem súlya(WT)
0,539 kg
Teljes hossz(OAL)
180 mm
Release date(ValFrom20)
2022. 09. 29.
Kiadás azonosítója(RELEASEPACK)
22.2
