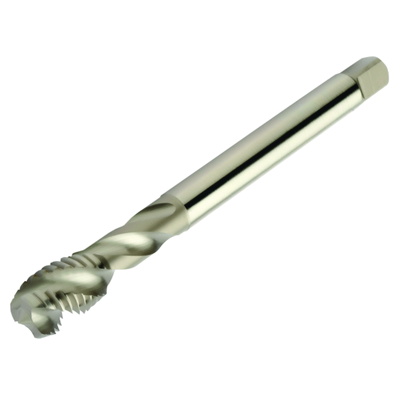

Általános ábrázolás
Listaár: 126.00 EUR
Elérhető
Csomag mennyisége: 1
ISO: T300-XM151DA-M20 B150
Anyagazonosító: 8251249
EAN: 7323226780086
ANSI: T300-XM151DA-M20 B150
Kezdő értékek
P2.1.Z.AN, Keménység: 175 HB
P
vc 18 m/min
N1.3.C.AG, Keménység: 90 HB
N
vc 20 m/min
Műszaki illusztrációk
Termékadatok
Anyagbesorolás 1. szint(TMC1ISO)
P
N
Menetátmérő mérete(TDZ)
M 20
Menetalak típusa(THFT)
M (Metric 60°)
Menetélletörés hossza(TCL)
5,0794 mm
Menetemelkedés(TP)
2,5 mm
Menetátmérő(TD)
20 mm
Előre megmunkált furat átmérője(PHD)
17,5 mm
Premachined hole type(PHT)
blind hole
Furat típusa(HTY)
through/blind
Menet tűrésosztály(TCTR)
6H
Alapvető szabványos csoport(BSG)
DIN376
Hasznos hossz
(LU)
72 mm
Csatlakozófelület gép irányban
(ADINTMS)
Tap shank DIN -metric: 16.00 x 12.00
Forgácstörő - gyártó jelölése
(CBMD)
XM
Anyagminőség
(GRADE)
B150
Hordozó(SUBSTRATE)
HSS-E
Hűtőközeg-bevezetés jellege, kód
(CNSC)
without coolant entry
Hűtőközeg kivezetés jellege(CXSC)
no coolant exit
Gépoldali csatlakozási átmérő(DCONMS)
16 mm
Gyakorlati hossz(LF)
140 mm
Nyak átmérő(DN)
15,6 mm
Hornyok száma(NOF)
4
Horony spirálszög(FHA)
40 °
Sugárirányú homlokszög(GAMF)
21 °
Menet hossza(THL)
25 mm
Menetélletörés típusa(THCHT)
C = 2-3xTP
Elem súlya(WT)
0,202 kg
Teljes hossz(OAL)
140 mm
Release date(ValFrom20)
2022. 09. 29.
Kiadás azonosítója(RELEASEPACK)
22.2
