VDI50-60-SL40L 119
VDI50-60-SL40L 119

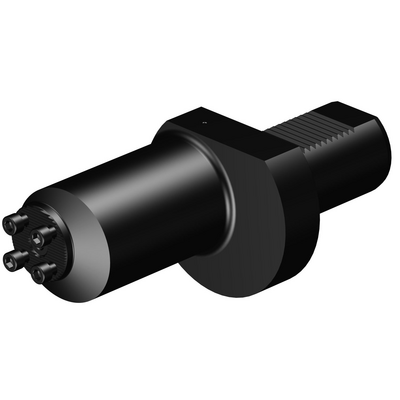

Csatlakozóelem VDI csatlakozással a CoroTurn® SL-hezchevron_right
Konkrét képviselet
Nincs raktáron
Csomag mennyisége: 1
ISO: VDI50-60-SL40L 119
Anyagazonosító: 7628243
EAN: 7323223993427
ANSI: VDI50-60-SL40L 119

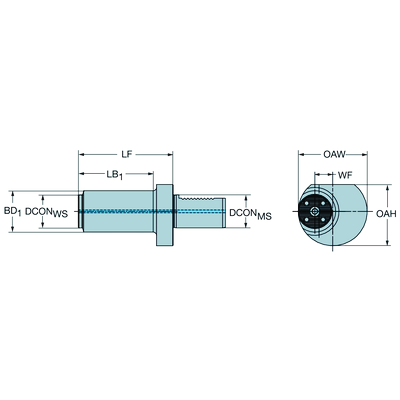

Műszaki illusztrációk
Termékadatok
Csatlakozófelület gép irányban
(ADINTMS)
VDI machine interface -size 50
Csatlakozófelület munkadarab irányban
(ADINTWS)
SL (screw mounted) -straight -size 40
Maximum kinyúlás
(OHX)
4,685 inch
Forgásirány
(HAND)
Left
Hűtőközeg-bevezetés jellege, kód
(CNSC)
decentral over flange and axial
Hűtőközeg kivezetés jellege(CXSC)
axial concentric exit
Hűtőközeg nyomás(CP)
2176 PSI
Adat chippel ellátva
(DCP)
Igen
Adatchip zseb mérete(DCPS)
Dia.=10 mm/Height=4,5 mm
Gépoldali csatlakozási átmérő(DCONMS)
1,9685 inch
Csatlakozás átmérője a szerszámoldalon(DCONWS)
1,5748 inch
Gyakorlati hossz(LF_1)
4,685 inch
Funkcionális szélesség(WF_1)
1,6339 inch
Tényleges magasság(HF_1)
0 inch
Szerszámtest átmérő(BD_1)
2,3622 inch
Test hossz(LB)
3,5433 inch
Teljes hossz(OAL)
5,6693 inch
Teljes magasság(OAH)
3,3071 inch
Teljes szélesség(OAW)
3,8583 inch
Nyomaték(TQ)
66,3806 ftlbf
Szerszámtest anyaga
(BMC)
Acél
Elem súlya(WT)
10,4058 lb
Release date(ValFrom20)
2019. 09. 21.
Kiadás azonosítója(RELEASEPACK)
19.2
