CoroBore 825
Finom furatesztergáló szerszámok nagy pontosságú furatesztergáláshoz

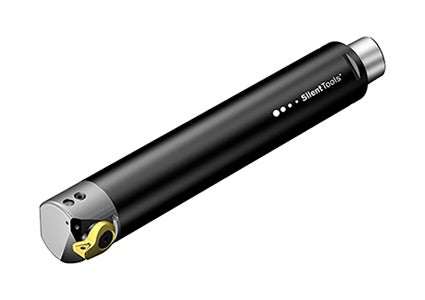

Alkalmazásteszt: Finomkiesztergálás C5-R825C-FAE-277 (825D-70TC11-C5M) szerszámmal
| Gép: | MORI SEIKI NT4200 DCG Orsókialakítás: Coromant Capto® C6 Max. orsóhatás 10 perc (folyamatos): 18,5 (11) kW (25 (15) LE) Max. orsónyomaték 10% ED (folyamatos): 120 (44) Nm (80 (32) ft·lb) |
| Szerszám-összeállítás: | 825D-70TC11-C5M, átmérőtartomány 55–70 mm (2,165–2,756 col) |
| Alaptartó: | C6-391.02-50 080 |
| LF/LU: | 380 mm (14,96 col)/350 mm (13,78 col) |
| Betét: | R825C-AF23STUC1103A, KAPR 92° |
| Lapka: | TCGX 110304L-WK 1515 |
| Munkadarab anyaga: | EN 34CrNIMo6 (AISI 4340 MC: P2.1.Z.AN, HB: 290 |
Eredmény: kiváló felületi minőség
| Lapka: | TCGX 110304L-WK 1515 | ||||||
| Kiesztergáló-szerszám, előre beállított átmérő, DC | mm (col) | 64,4 (2,535) | |||||
| Mért furatátmérő, DC | mm (col) | 64,3 (2,531) | |||||
| Előfúrt furatátmérő, Dp | mm (col) | 63,6 (2,504) | |||||
| Forgácsvastagság hex | mm (col) | 0,15 (0,006) | |||||
| Forgácsolási sebesség, vc | m/perc (láb/perc) | 100 (328) | 200 (656) | 300 (984) | 400 (1312) | 500 (1640) | 600 (1968) |
| Fordulatonkénti előtolás, fn | mm (col) | 0,15 (0,006) | |||||
| Orsófordulatszám, n | ford/perc | 494 | 989 | 1 483 | 1 977 | 2 471 | 2 966 |
| Behatolási sebesség, vf | mm/perc (col/perc) | 74 (2,913) | 148 (5,827) | 223 (8,780) | 297 (11,693) | 371 (14,606) | 445 (17,520) |
| Megcélzott radiális fogásmélység, ap | mm (col) | 0,400 (0,016) | |||||
| Tényleges radiális fogásmélység, ap | mm (col) | 0,350 (0,014) | |||||
| Felületi érdesség, Rz | µm (µcol) | 4,43 (174) | 4,75 (187) | 4,55 (179) | 4,41 (174) | 4,44 (175) | 3,99 (157) |
| Felületi érdesség, Rq | µm (µcol) | 1,01 (40) | 1,11 (44) | 1,12 (44) | 1,02 (40) | 0,97 (38) | 1,01 (40) |
| Felületi érdesség, Ra | µm (µcol) | 0,85 (33) | 0,94 (37) | 0,94 (37) | 0,86 (34) | 0,80 (32) | 0,89 (35) |
