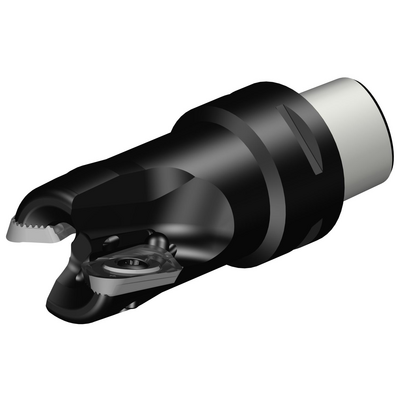

CoroPlex® YT
Összirányú, Y tengelyes esztergálás
Követelmények
Gép
NC-vezérlés
CAM-programozás
Alkalmazási tippek
Belépési szög: CoroPlex® YT CoroTurn® TR-rel
• Alkatrészek zsebekkel és üregekkel
• Optimális belépési szög: 60–90°
• Ha lehetséges, tartsa a szerszámot merőlegesen az előtolás irányára
• Kerülje a kis és nagy belépési szögeket
Belépési szög: PrimeTurning™
• Aláesztergált tengelyek, karimák és alkatrészek
• Optimális belépési szög: 25–30°
• Kerülje a kis és nagy belépési szögeket
Belépési szög: CoroPlex® YT CoroTurn® 107-tel
• Alkatrészek zsebekkel és üregekkel
• Használjon kis fogásmélységet, az ajánlott ap a lapka átmérőjének 10–15%-a
• Programozza az előtolási sebességet állandó forgácsvastagság alapján
• Nem lineáris esztergálási módszerek használata sima be- és kilépéssel
Szerszámhossz és munkadarab-átmérő
A szerszám hossza korlátozza a munkadarab átmérőjét.
Technológiai javaslat
Belépési szög
- A belépési szög nagy hatással van a forgácskezelésre és a csorbulásos kopásra
- Kerülje a túl kicsi és nagyon nagy belépési szögeket
- A nagy belépési szöggel középre történő homlokmegmunkálás drasztikusan lerövidíti a szerszám éltartamát
- Ha a nagy belépési szög elkerülhető, használjon csúcssugár alatti ap értéket.
Hozzáférés: Maximális karimamagasság
| max. Ø, mm | min. Ø, mm | Max. peremmagasság*, mm |
| 100 | 0 | 50 |
| 150 | 100 | 25 |
| 200 | 170 | 15 |
| 250 | 232 | 9 |
| max. Ø, mm | min. Ø, mm | Max. peremmagasság, mm |
| 100 | 0 | 50 |
| 150 | 0 | 75 |
| 200 | 90 | 55 |
| 250 | 170 | 40 |
Hozzáférés: Zseb minimális szélessége és maximális mélysége
KAPR 120°
| max. Ø, mm | Min. zsebszélesség, mm | Max. zsebmélység, mm |
| 100 | 26 | 40 |
| 150 | 28 | 50 |
| 200 | 28 | 45 |
| 250 | 27 | 35 |
KAPR 95°
| max. Ø, mm | Min. zsebszélesség, mm | Max. zsebmélység, mm |
| 100 | 38 | 40 |
| 150 | 41 | 40 |
| 200 | 46 | 45 |
| 250 | 49 | 40 |
KAPR 62.5°
| max. Ø, mm | Min. zsebszélesség, mm | Max. zsebmélység, mm |
| 100 | 43 | 30 |
| 150 | 48 | 30 |
| 200 | 50 | 25 |
| 250 | 50 | 18 |
Hozzáférés: Maximális karimamagasság és zsebszélesség
.
.
| max. Ø, mm | min. Ø, mm | Max. peremmagasság, mm |
| 100 | 0 | 50 |
| 150 | 0 | 75 |
| 200 | 120 | 40 |
| 250 | 200 | 25 |
KAPR 130°
MRAT -32.5°
| max. Ø, mm | Min. zsebmélység, mm |
| 100 | 50 |
| 150 | 75 |
| 200 | 40 |
| 250 | 20 |
KAPR 27.5°
MRAT -45°
| max. Ø, mm | Min. zsebmélység, mm |
| 100 | 50 |
| 150 | 75 |
| 200 | 40 |
| 250 | 20 |
KAPR 72.5°
MRAT -90°
| max. Ø, mm | Min. zsebmélység, mm |
| 100 | 50 |
| 150 | 75 |
| 200 | 50 |
| 250 | 30 |
