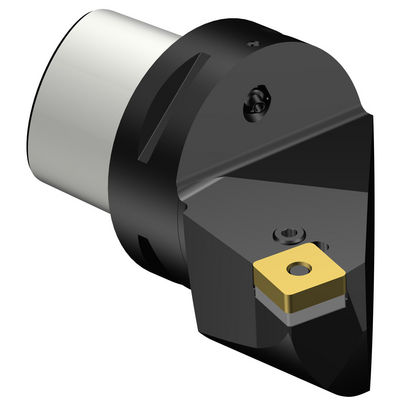

Rappresentazione specifica
Quantità per confezione: 1
ISO: C10-PSKNL-68110-25
ID materiale: 6067805
EAN: 26067805
ANSI: C10-PSKNL-68110-25
Illustrazioni tecniche
Specifiche dei prodotti
Angolo del tagliente dell'utensile(KAPR_1)
75 °
Angolo di attacco dell'utensile(PSIR)
15 °
Codice del tipo di bloccaggio(MTP)
clamp with pin through hole
Parte 2 identificativi interfaccia articoli da taglio(CUTINT_MASTER)
SNMG 250724
Interfaccia adattatore lato macchina
(ADINTMS)
Coromant Capto (bolt and segment clamping) -size C10
Angolo massimo lavorazione del piano inclinato
(RMPX)
10 °
Angolo del corpo lato pezzo
(BAWS)
0 °
Angolo del corpo lato macchina(BAMS)
0 °
Sporgenza massima
(OHX)
110 mm
Versione
(HAND)
Left
Codice tipo di uscita refrigerante(CXSC)
decentral exit with nozzles, adjustable
Codice tipo ingresso refrigerante
(CNSC)
axial concentric and radial entry
Pressione del refrigerante(CP)
40 bar
Diametro di collegamento lato macchina(DCONMS)
100 mm
Lunghezza sporgente(LPR)
116 mm
Lunghezza funzionale(LF)
110 mm
Larghezza funzionale(WF)
68 mm
Altezza funzionale(HF)
0 mm
Angolo di spoglia superiore ortogonale(GAMO)
-6 °
Angolo di inclinazione(LAMS)
-6 °
Coppia(TQ)
17 Nm
Code matériau du corps
(BMC)
Acciaio
Peso dell'articolo(WT)
5,722 kg
Identificazione inserto master(MIID)
SNMG 25 07 24
Lunghezza globale(OAL)
176 mm
Sede inserto(SSC_M)
25
Codice misura sede inserto, in pollici(SSC_N)
1
Data di lancio(ValFrom20)
20/09/11
ID pacchetto di introduzione(RELEASEPACK)
11.2
