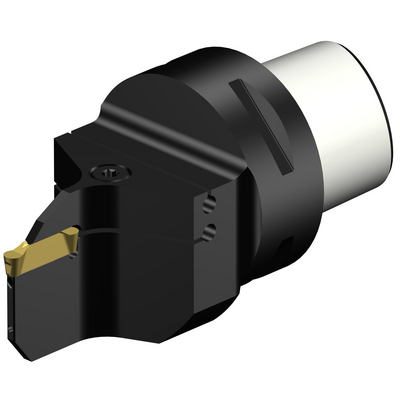

Rappresentazione specifica
Quantità per confezione: 1
ISO: C2T-CC5-NG20BB
ID materiale: 8571187
EAN: 7323228071212
ANSI: C2T-CC5-NG20BB

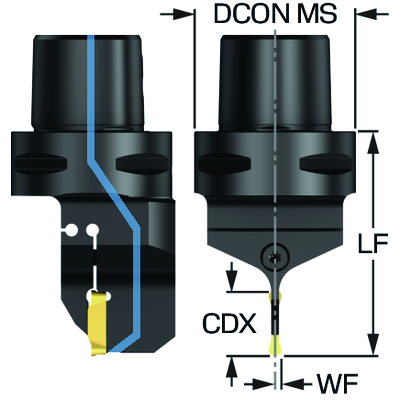

Illustrazioni tecniche
Specifiche dei prodotti
Codice del tipo di bloccaggio(MTP)
clamp on top of insert
Parte 2 identificativi interfaccia articoli da taglio(CUTINT_MASTER)
CoroCut 2 -size G (C2I-G2-0400-RM)
Interfaccia adattatore lato macchina
(ADINTMS)
Coromant Capto (bolt and segment clamping) -size C5
Angolo massimo lavorazione del piano inclinato
(RMPX)
90 °
Angolo del corpo lato pezzo
(BAWS)
0 °
Profondità di taglio massima
(CDX)
20 mm
Angolo del corpo lato macchina(BAMS)
0 °
Sporgenza massima
(OHX)
70 mm
Versione
(HAND)
Neutral
Codice tipo di uscita refrigerante(CXSC)
axial inclined exit
Codice tipo ingresso refrigerante
(CNSC)
axial concentric and radial entry
Coolant exit type(CXST)
under the cutting edge
Pressione del refrigerante(CP)
150 bar
Diametro di collegamento lato macchina(DCONMS)
50 mm
Lunghezza funzionale(LF)
70 mm
Larghezza funzionale(WF)
2 mm
Altezza funzionale(HF)
0 mm
Angolo di spoglia superiore ortogonale(GAMO)
0 °
Angolo di inclinazione(LAMS)
0 °
Coppia(TQ)
4,5 Nm
Code matériau du corps
(BMC)
Acciaio
Peso dell'articolo(WT)
0,645 kg
Identificazione inserto master(MIID)
C2I-G2-0400-RM
Lunghezza globale(OAL)
100 mm
Sede inserto(SSC_M)
G
Codice misura sede inserto, in pollici(SSC_N)
G
Data di lancio(ValFrom20)
30/08/24
ID pacchetto di introduzione(RELEASEPACK)
24.2
