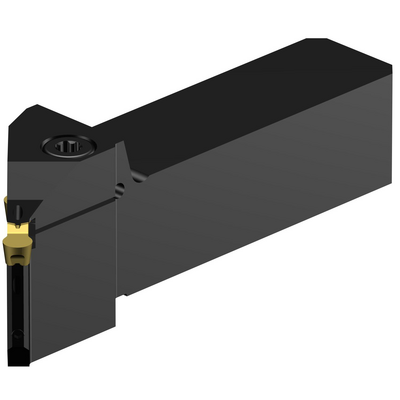

Rappresentazione specifica
Quantità per confezione: 1
ISO: C2T-QS25-RX45J05CB
ID materiale: 8557921
EAN: 7323228017296
ANSI: C2T-QS25-RX45J05CB
Illustrazioni tecniche
Specifiche dei prodotti
Codice del tipo di bloccaggio(MTP)
clamp on top of insert
Parte 2 identificativi interfaccia articoli da taglio(CUTINT_MASTER)
CoroCut 2 -size J (C2I-J2-0600-RM)
Interfaccia adattatore lato macchina
(ADINTMS)
Rectangular shank -metric: 25 x 25
Angolo massimo lavorazione del piano inclinato
(RMPX)
45 °
Angolo del corpo lato pezzo
(BAWS)
45 °
Profondità di taglio massima
(CDX)
5 mm
Angolo del corpo lato macchina(BAMS)
0 °
Sporgenza minima(OHN)
33,33 mm
Sporgenza massima
(OHX)
58,83 mm
Versione
(HAND)
Right
Codice tipo di uscita refrigerante(CXSC)
axial inclined exit
Codice tipo ingresso refrigerante
(CNSC)
axial concentric and radial entry
Coolant exit type(CXST)
both over and under the cutting edge
Misura del filetto all'ingresso refrigerante(CNT)
G 1/8-28
Pressione del refrigerante(CP)
150 bar
Larghezza dello stelo(B)
25 mm
Altezza dello stelo(H)
25 mm
Lunghezza funzionale(LF)
117,332 mm
Larghezza funzionale(WF)
31,6 mm
Altezza funzionale(HF)
25 mm
Lunghezza offset fondo della testina(HBL)
33,33 mm
Angolo di spoglia superiore ortogonale(GAMO)
0 °
Angolo di inclinazione(LAMS)
0 °
Coppia(TQ)
4,5 Nm
Code matériau du corps
(BMC)
Acciaio
Peso dell'articolo(WT)
0,498 kg
Identificazione inserto master(MIID)
C2I-J2-0600-RM
Lunghezza globale(OAL)
117,332 mm
Sede inserto(SSC_M)
J
Codice misura sede inserto, in pollici(SSC_N)
J
Data di lancio(ValFrom20)
30/08/24
ID pacchetto di introduzione(RELEASEPACK)
24.2
