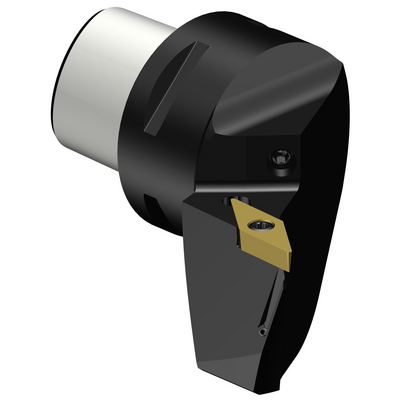

Rappresentazione specifica
Sostituito da C3-SVJBL-2204011B1C1
Disponibile a stock
Completamente sostituibile con il prodotto originale.
Quantità per confezione: 1
ISO: C3-SVJBL-2204011B1C
ID materiale: 7884042
EAN: 7323225162043
ANSI: C3-SVJBL-2204011B1C
Illustrazioni tecniche
Specifiche dei prodotti
Angolo del tagliente dell'utensile(KAPR_1)
93 °
Angolo di attacco dell'utensile(PSIR)
-3 °
Codice del tipo di bloccaggio(MTP)
clamp with screw through hole
Parte 2 identificativi interfaccia articoli da taglio(CUTINT_MASTER)
VBMT 110304/ VCMT 110304
Interfaccia adattatore lato macchina
(ADINTMS)
Coromant Capto (bolt and segment clamping) -size C3
Angolo massimo lavorazione del piano inclinato
(RMPX)
50 °
Diametro minimo del foro
(DMIN_1)
600 mm
Diametro minimo del foro(DMIN_2)
120 mm
Angolo del corpo lato pezzo
(BAWS)
0 °
Angolo del corpo lato macchina(BAMS)
0 °
Sporgenza massima
(OHX)
40 mm
Versione
(HAND)
Left
Codice tipo di uscita refrigerante(CXSC)
Axially concentric or off-center with nozzle, adjustable
Codice tipo ingresso refrigerante
(CNSC)
axial concentric and radial entry
Coolant exit type(CXST)
both over and under the cutting edge
Pressione del refrigerante(CP)
150 bar
Diametro di collegamento lato macchina(DCONMS)
32 mm
Lunghezza funzionale(LF)
40 mm
Larghezza funzionale(WF)
22 mm
Altezza funzionale(HF)
0 mm
Angolo di spoglia superiore ortogonale(GAMO)
0 °
Angolo di inclinazione(LAMS)
0 °
Coppia(TQ)
0,9 Nm
Code matériau du corps
(BMC)
Acciaio
Peso dell'articolo(WT)
0,21 kg
Identificazione inserto master(MIID)
VBMT 11 03 04
Lunghezza globale(OAL)
59 mm
Sede inserto(SSC_M)
11
Codice misura sede inserto, in pollici(SSC_N)
1/4
Data di lancio(ValFrom20)
20/02/20
ID pacchetto di introduzione(RELEASEPACK)
20.1
